Description du projet

#8 | Installation sur seuil – déversoir

Comment dévier rapidement une lame d’eau pour réaliser des travaux ?

L’installation peut se faire depuis la berge ou sur une section du seuil.

Cette installation se caractérise par :

  • une déviation partielle du cours d’eau
  • une hauteur de lame assez faible

La hauteur du batardeau souple dépend du profil du seuil c’est-à-dire de sa largeur de crête et de la pente du parement amont.

Batardeaux souples Water-Gate©. Schéma d'une installation sur un seuil de rivière | Déversoir. Cas #7

Positionnement des batardeaux souples sur le seuil

  • La surface du seuil est souvent extrêmement glissante. Avant la pose du batardeau, on place sur le seuil des bûches de gravier ou des grosses pierres, pour augmenter les forces de friction (1 sac tous les 2m au minimum).
  • Si le courant est vraiment trop fort, on placera des points d’ancrage au niveau de la charnière pour éviter le glissement du batardeau.
  • Le bord d’attaque du batardeau doit en principe dépasser le parement amont du seuil. On leste le bord d’attaque pour éviter que le courant ne soulève la toile puis s’infiltre sous le batardeau.
Positionnement d'un batardeau souple sur un seuil à large crête. Lestage du bord d'attaque et sac de sable sous le batardeau pour renforcer les forces de friction.
Lestage du bord d'attaque d'un batardeau WA-6050. Seuil du Doubs à Dole du Jura.

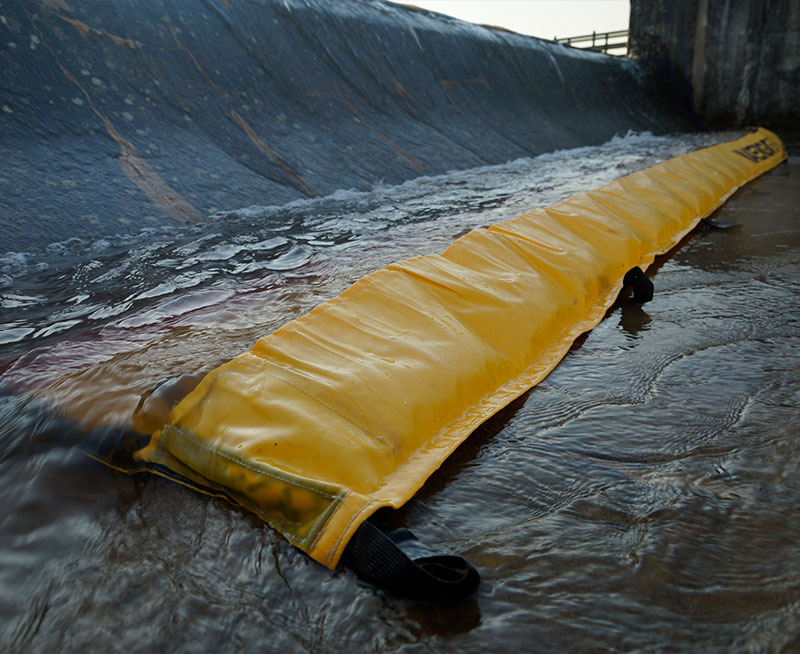

Batardeau Water-Gate© WA-6050 dont l'extrémité vient mourir sur un seuil plat à faible pente.

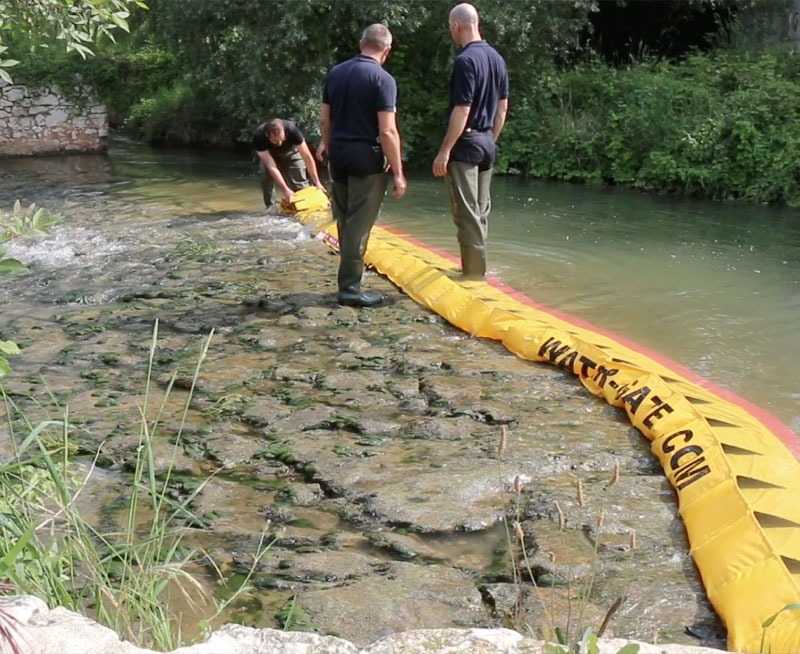

Comment assécher un seuil de rivière en 3 minutes! Modèle WL-06 avec lestage intégré.
