Description du projet

#7 | Batardeau en U | Douves – Plans d’eau

Dewatering : avantages et limites du batardeau souple Water-Gate©

Avantages

  • S’adapte à toutes les configurations de berges
  • Permet de travailler par tranches en fonction des contraintes du chantier: installations en U, en L ou
  • Permet de travailler dans des zones non accessibles aux engins de chantier
  • Permet de travailler sans apport de matériaux exogènes
  • Gain de temps, mise en place rapide avec un personnel limité

Limites

  • Hauteur maximale de rétention 2 mètres
  • Risque de stabilité sur sol vaseux : il faut dévaser la zone à batarder
batardeaux rivière canalisation

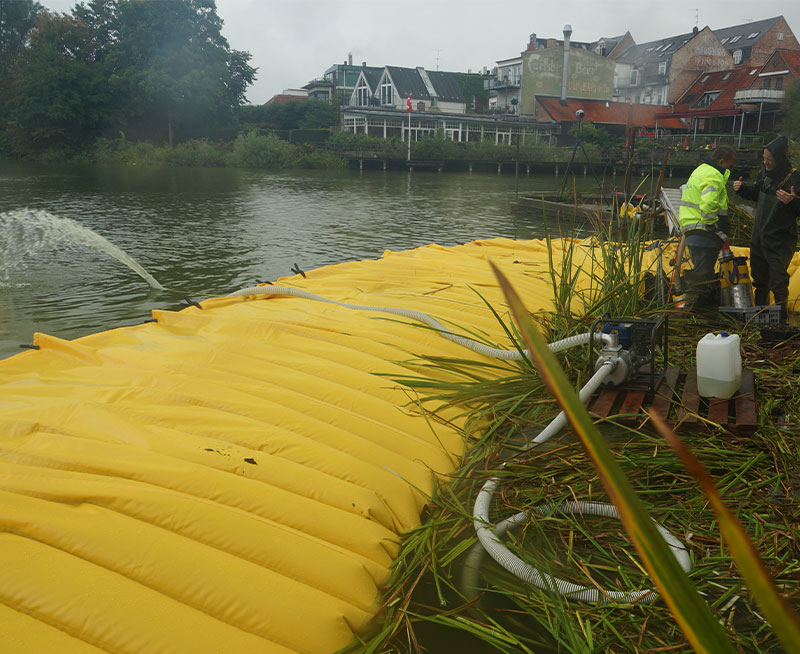

Batardeau en U - Château de Frederiksbord - Mise en place terminée
Batardeau en U - Château de Frederiksbord - Début de pompage
Batardeau en U - Château de Frederiksbord - Fin de pompage - Epuisement

Conditions nécessaires à la réussite de l’installation

  1. Sonder la profondeur sur le parcours prévu pour les batardeaux. Veiller à sonder au-delà de la zone chantier car l’emprise au sol des batardeaux est importante.
  2. Vérifier la possibilité d’abaisser la hauteur du plan d’eau : ouvrir la vanne d’exutoire, bloquer le flux amont.
  3. Calculer la hauteur maximale de rétention nécessaire pendant la période des travaux en prenant au moins 20cm de marge (valeur h sur le schéma des longueurs). Il est possible d’assembler des batardeaux de différentes hauteurs pour s’adapter au relief du bassin.
  4. Calculer la longueur de batardeaux nécessaires en fonction des dimensions de la zone chantier (valeurs L et l) et de la valeur h.
  5. Dévaser la surface où sera installé le batardeau pour éviter le risque de glissement lors de la mise en pression. Si le sol reste glissant placer de la rocaille sous le batardeau avant pose pour augmenter les forces de friction.
  6. Se doter de moyens de pompage puissants pour la mise en pression des barrages souples et pour l’épuisement de la zone chantier. Les moyens de pompage dépendent de la hauteur d’eau et de la porosité du sol sous le batardeau.
Batardeau en U | Calcul de la longueur totale nécessaire en fonction de la hauteur de rétention et des dimensions de la zone chantier.
