Le batardeau amovible Water-Gate est-il adapté à votre projet ?

Travaux aquatiques – rivière – canal – étang

batardeau water-gate arbre de décision déterminer la possibilité d

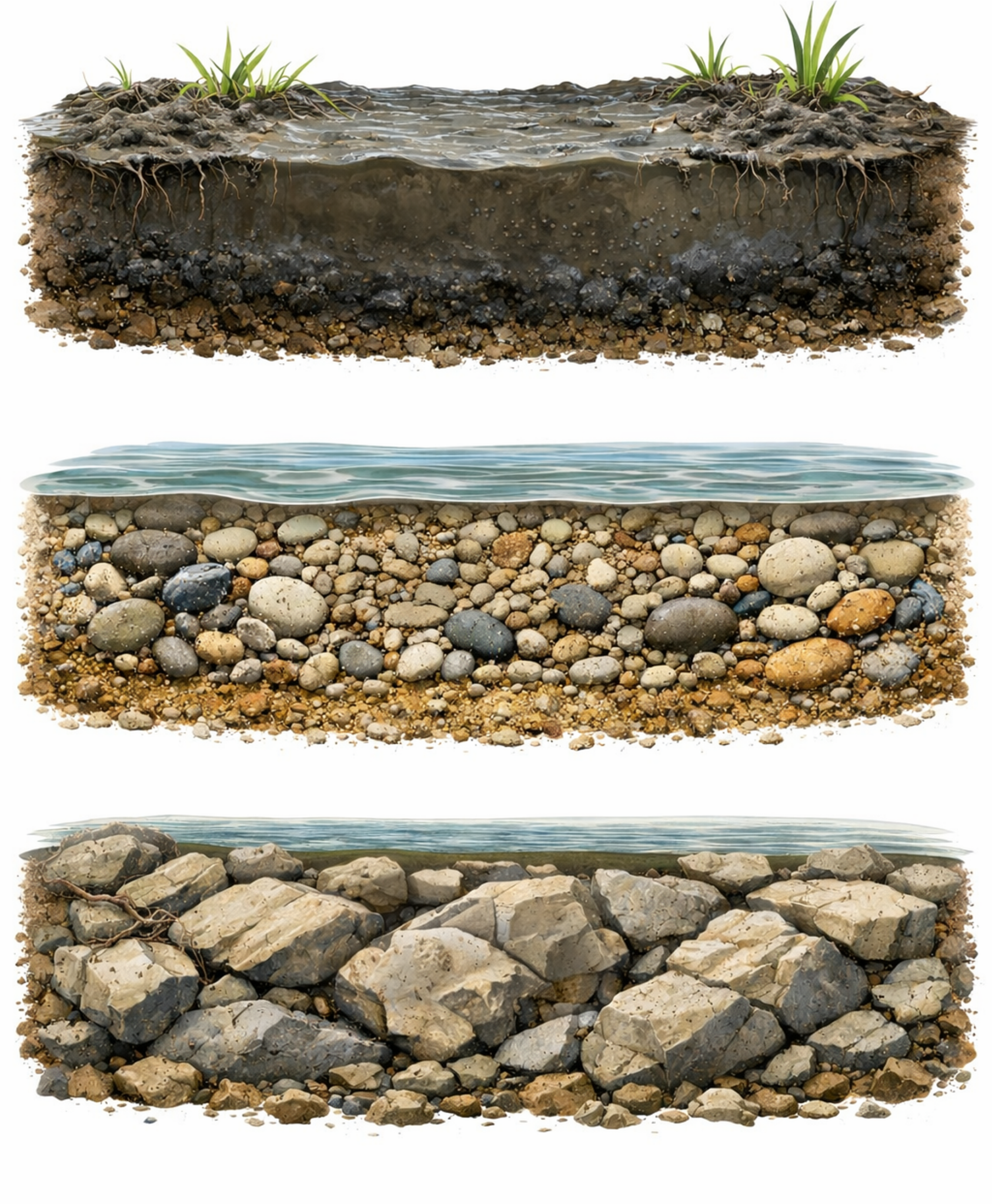

Sur fond béton, nous recommandons d’utiliser la gamme de batardeaux souples WL avec lestage plutôt que la gamme de batardeaux WA.
Sur fond sablonneux, il est impératif d’enfuir le bord d’attaque afin de limiter l’effet renard hydraulique.

Les infiltrations sous le batardeau dépendent de la nature du sol et de la hauteur d’eau retenue.
L’étanchéité peut être améliorée si l’on enfuit légèrement le bord d’attaque.

La manoeuvre de mise en pression du barrage mobile dépend de la force du courant.
Plus le courant est fort, plus il faut être nombreux pour coordonner la mise en eau.

Les points forts du batardeau souple WaterGate

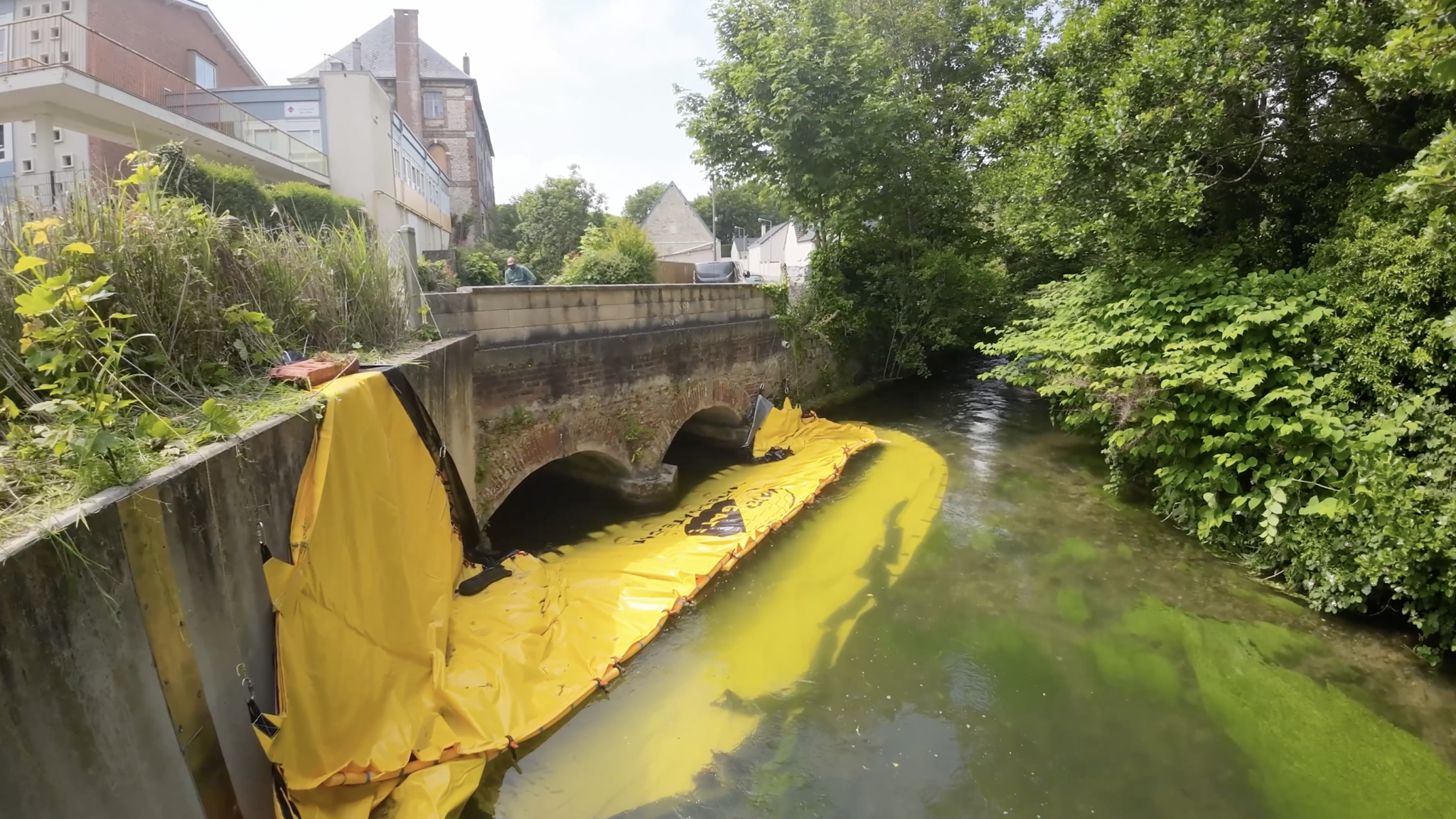

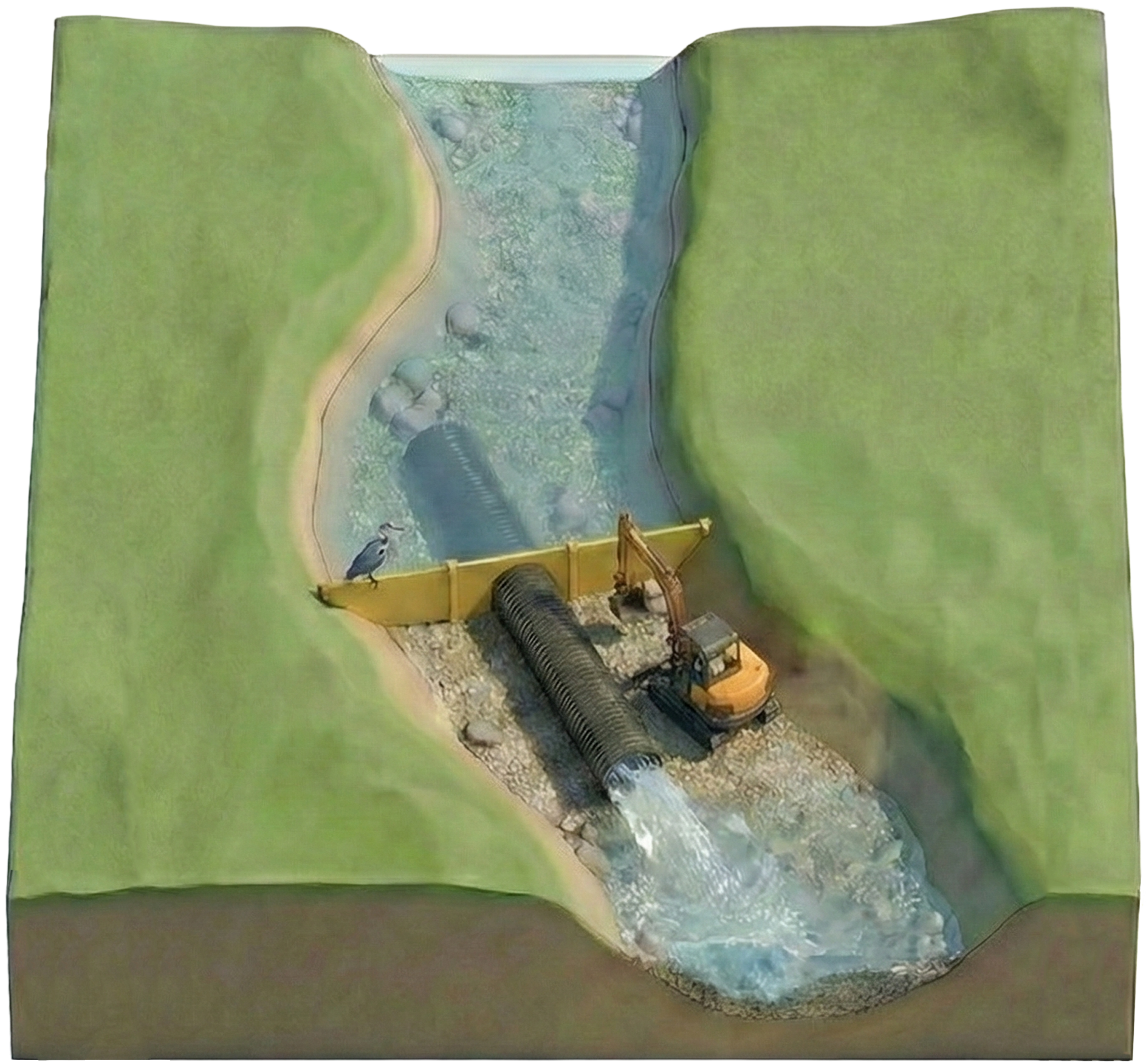

Installation du batardeau perpendiculaire au cours d’eau

Travaux d’enfouissement sous rivière – Excavation – Barrer un bras de rivière – Curage – Dragage – Nettoyage – Mise à sec totale de Caniveaux – Ponceaux – Rénovation et entretien d’écluses

C’est l’installation la plus rapide et la plus spectaculaire. La mise en pression des batardeaux souples est instantanée.

WaterGate s’adapte à tous les lits de rivière : du fait de son incroyable souplesse, le batardeau gonflable épouse les berges et le fond du cours d’eau quelque que soit son relief.
WaterGate garantie une excellente étanchéité grâce à la pression que l’eau exerce sur la toile de fond.

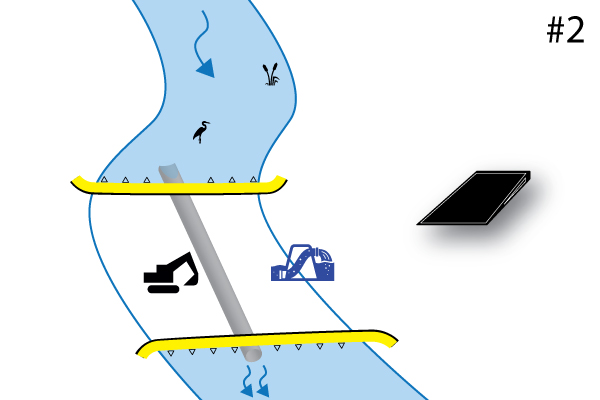

En cas de faible pente, il est recommandé de mettre en place deux batardeaux souples en amont et en aval de la zone à assécher.

Manoeuvre de mise en eau

Dérouler les batardeaux souples, les déplier, les attacher entre eux.
Si la longueur d’un seul batardeau est suffisante, le dérouler directement en travers du cours d’eau et le déplier.
Sinon, tirer les batardeaux pré-attachés en travers du cours d’eau en maintenant le bord d’attaque hors de l’eau.
Centrer le batardeau en veillant à ce que les extrémités remontent sur les berges.
Plonger le bord d’attaque au fond de l’eau.
Se tenir debout sur le bord d’attaque jusqu’à mise en pression du batardeau.
Lester le bord d’attaque par des sacs de lestage ou des pierres prises dans le cours d’eau.
Si les berges sont verticales attacher les extrémités du batardeau amovible pour qu’elles ne retombent pas dans l’eau.

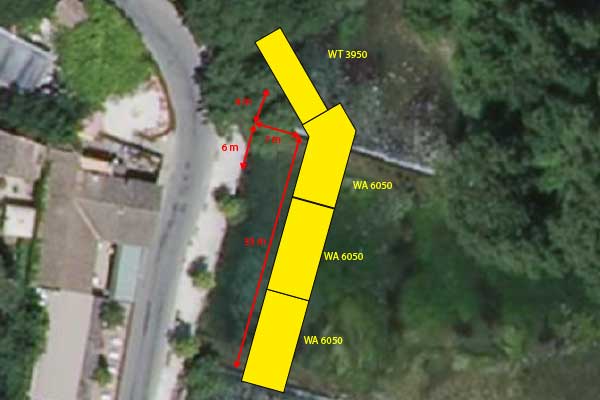

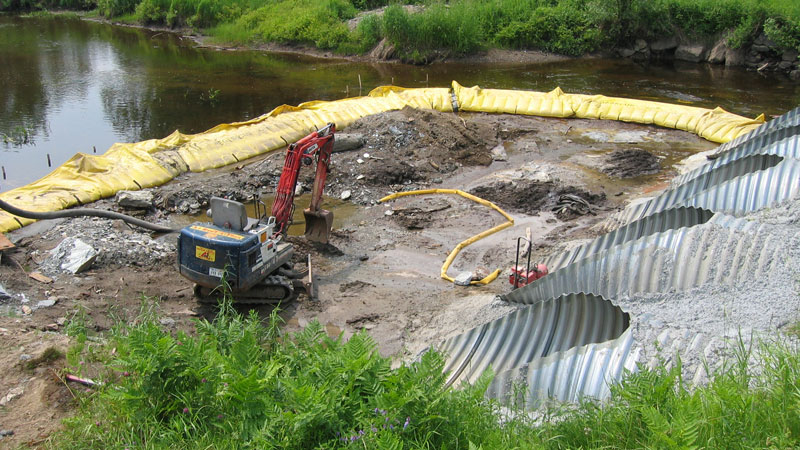

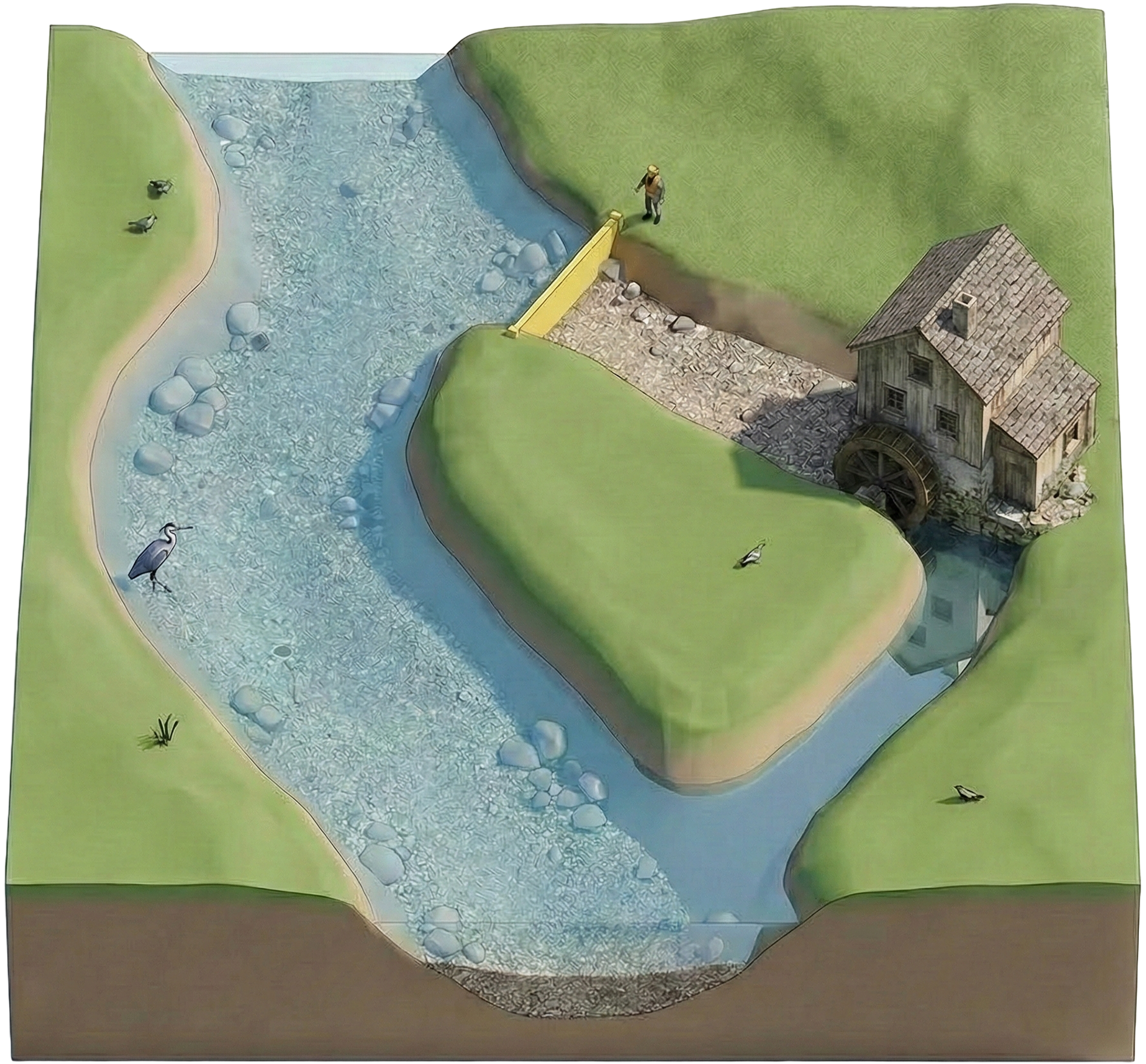

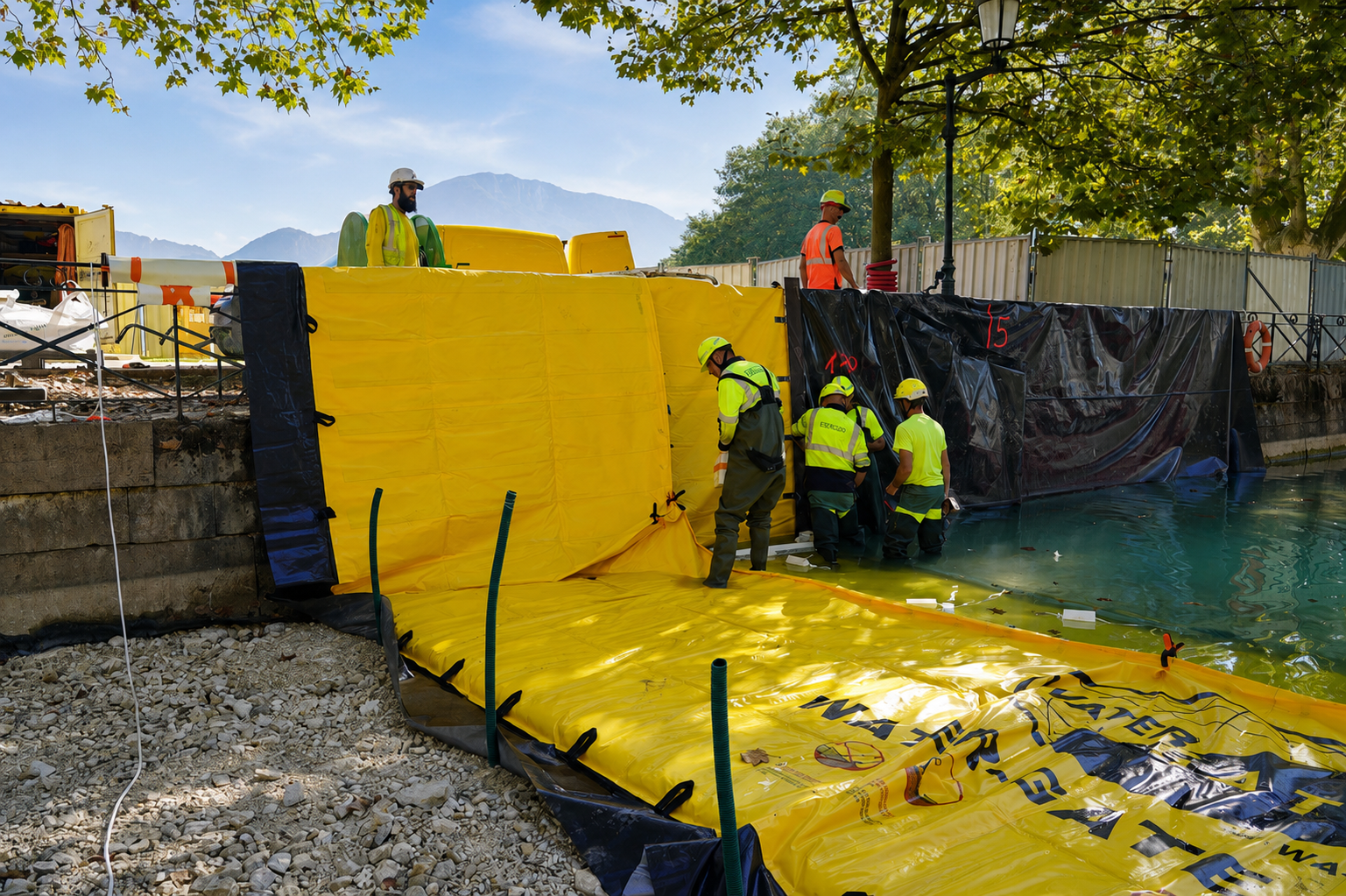

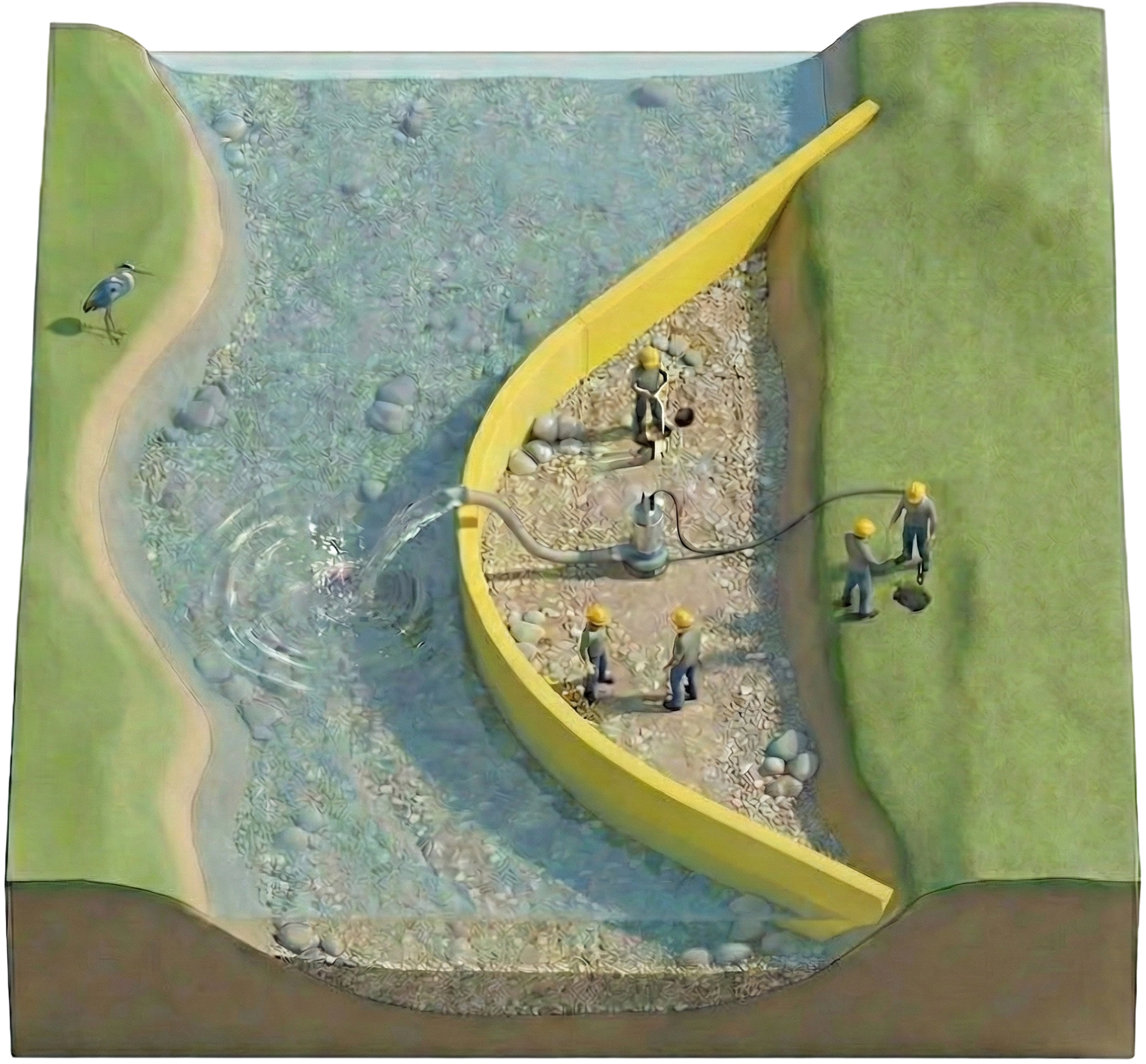

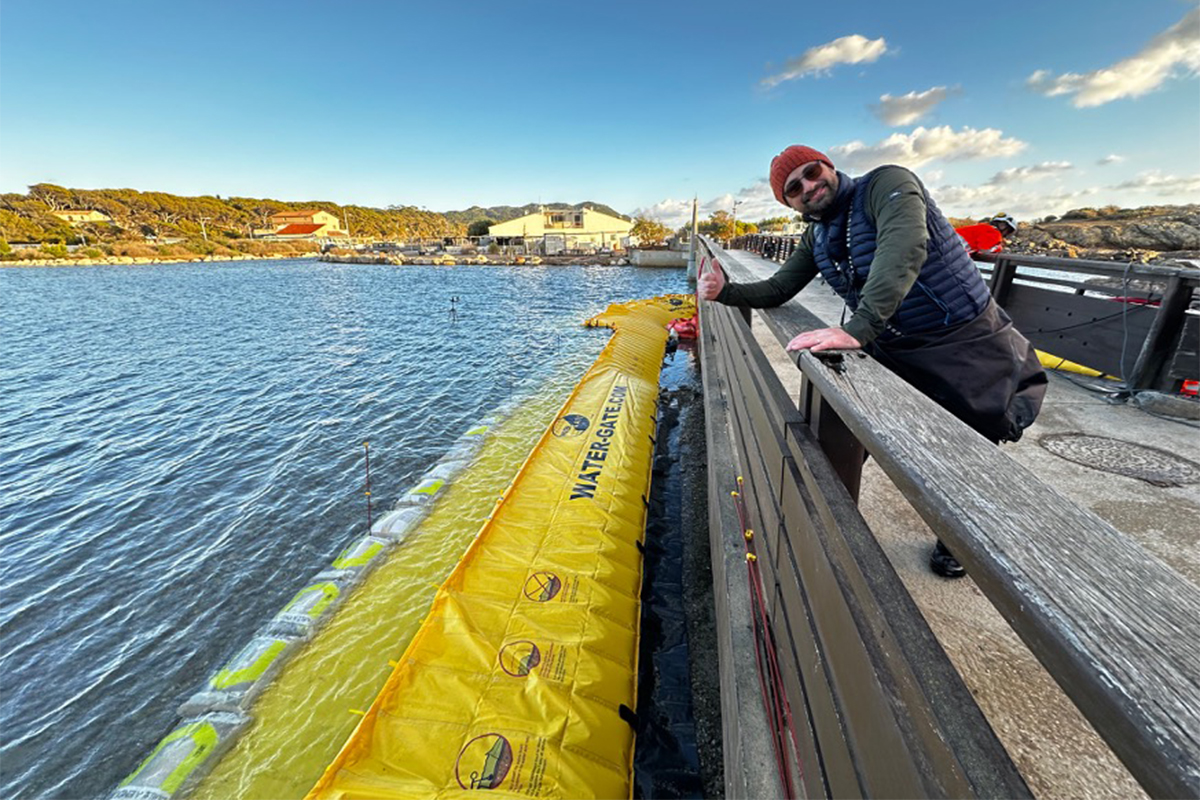

Installation parallèle au cours d’eau ou batardeau en U

Réfection ou renaturation des berges – Busage – Canalisation – Détournement de rivière – Travaux à sec sur ponts, ponceaux, barrages, moulins, passes à poissons, autres ouvrages d’art hydrauliques

C’est l’installation à privilégier pour les aménagements de berges et les travaux qui n’utilisent qu’une section de la rivière | Rivières que l’on ne peut pas barrer totalement.

Le batardeau WaterGate peut-être courbé en tous points et dans toutes les directions : idéal pour la réfection des berges!
WaterGate est efficace quelque que soit la longueur. Il peut-être prolongé à souhait.

Manoeuvre de mise en eau

Dérouler les batardeaux souples, les déplier, les attacher entre eux.
Tirer le batardeau sur l’eau vers l’emplacement souhaité en maintenant le bord d’attaque hors de l’eau.
Positionner le batardeau comme souhaité (L ou U ou en diagonale).
Plonger le bord d’attaque au fond du cours d’eau.
Se tenir debout sur le bord d’attaque puis le lester.
Amarrer les anneaux métalliques du bord d’attaque à l’aide de piquets pour éviter tout dérapage jusqu’à la mise en pression du batardeau gonflable.
Démarrer le pompage de l’espace à assécher.

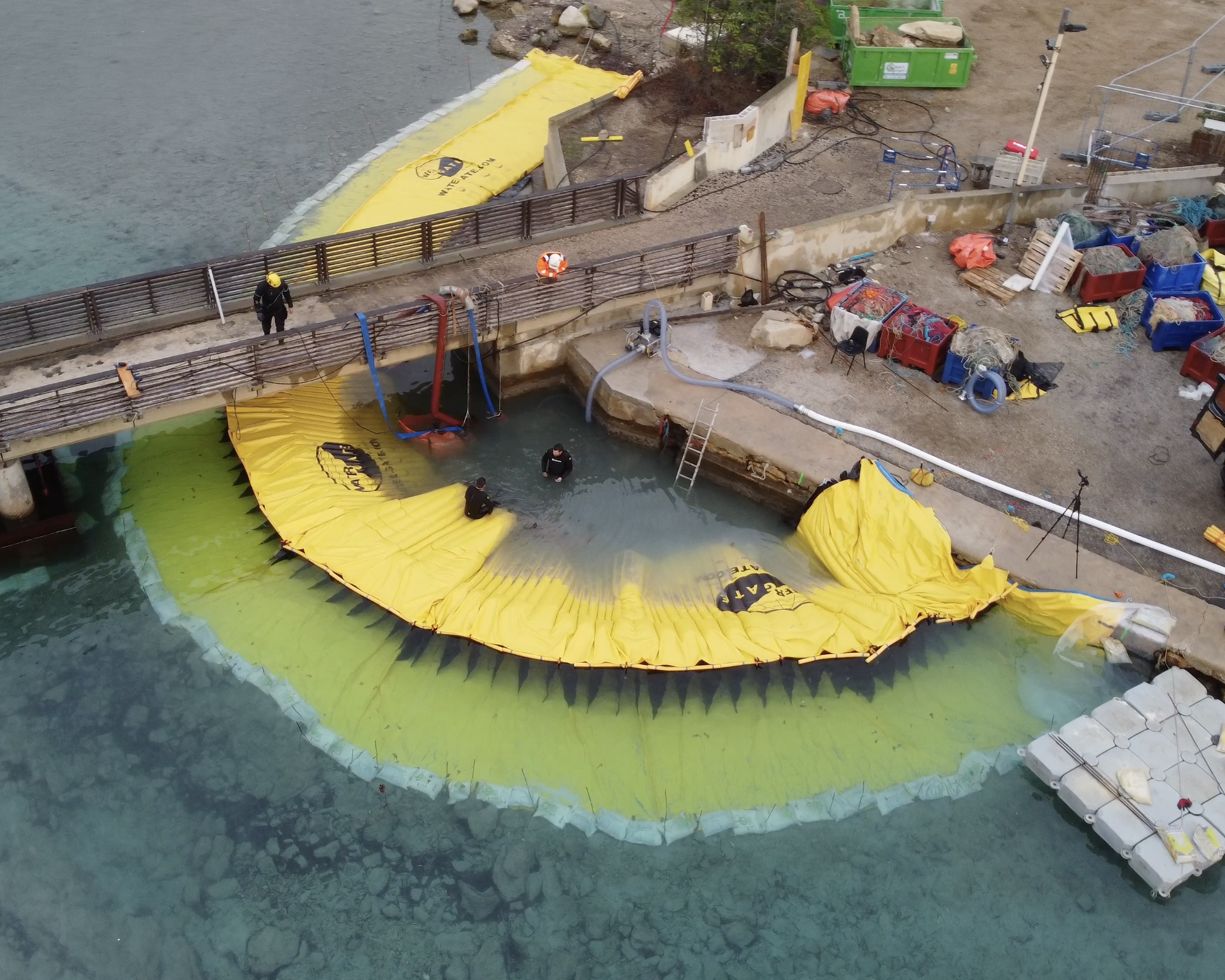

Installation libre du batardeau amovible en eaux dormantes

Vidange, nettoyage, curage d’étangs – Canaux à faible vitesse d’eau – Travaux portuaires – Marais

WaterGate peut-être courbé en tous points et dans toutes les directions : idéal pour l’assèchement d’un étang selon le tracé souhaité.

Manoeuvre d’installation en eaux dormantes

Si le fond est recouvert d’une grosse couche de vase, nous conseillons vivement de le dévaser avant l’installation du batardeau.
Dérouler les batardeaux souples, les déplier, les attacher entre eux.
Tirer le batardeau sur l’eau vers l’emplacement souhaité. Le batardeau flotte alors à la surface.
Plonger le bord d’attaque au fond de l’étang / du canal.
Passer les piquets (type fer à béton 12mm) dans les anneaux métalliques du bord d’attaque.
Planter les piquets dans le fond (minimum 50cm) pour arrimer le batardeau.
Cette manoeuvre peut nécessiter l’utilisation de plongeurs au delà de 1,20m de hauteur d’eau.
Positionner un lestage sur tout le long du batardeau.
Afin de limiter les risque de fuite sous le batardeau lors des travaux nous recommandons d’enfuir le bord d’attaque en creusant une rigole de 15cm de profondeur.
Démarrer le pompage de l’espace à assécher. L’eau pourra être refoulée côté batardeau si la hauteur du batardeau le permet.

Dérivation des eaux – évacuation – canalisation vers l’aval

Grace à la souplesse du batardeau WaterGate il est possible d’intégrer sans fuite tout type de canalisation directement sur le barrage.

Megasecur a développé un déversoir sur mesure pour les évacuations légères (90 litres par seconde), écologique, sans pompe, avec un tuyau souple pour l’évacuation en aval.
On peut positionner plusieurs déversoirs côte à côte si nécessaire.

Manoeuvre d’installation du déversoir
Le déversoir ou conduit de transition se présente en deux parties : le déversoir proprement dit et le tube principal souple.
Il se transporte facilement. Une personne seule l’installe en quelques minutes seulement.

Prévoir d’amener le tuyau au delà de la zone à assécher pour éviter les retours d’eau (prévoir 15m de tuyau supplémentaire). Le relief et la force du courant vont vous aider à déterminer la rallonge si nécessaire.
Le déversoir est en forme d’entonnoir pour siphonner et faire évacuer un maximum d’eau.
Le tube principal s’adapte à la sortie du déversoir.
Le tube principal est muni de poignées pour le manipuler et diriger l’eau à l’endroit voulu. Ce tuyau souple de 22,7m se moule parfaitement au relief et à la forme sinueuse des cours d’eau. Le tuyau est fabriqué avec une toile de polyéthylène résistance à l’abrasion.
Le cas échéant fixer les tubes de rallonge.
Le flotteur incorporé à l’intérieur du déversoir a un effet stabilisateur.
Nous recommandons d’ajouter quelques gros cailloux pris sur place ou des sacs de sable sur le dessus du déversoir pour maximiser l’effet de succion et améliorer encore la stabilité.

WA : Une gamme complète de batardeaux souples à destination des professionnels

Des longueurs illimitées et des hauteurs de retenue d’eau pouvant aller jusqu’à 1,5 M !

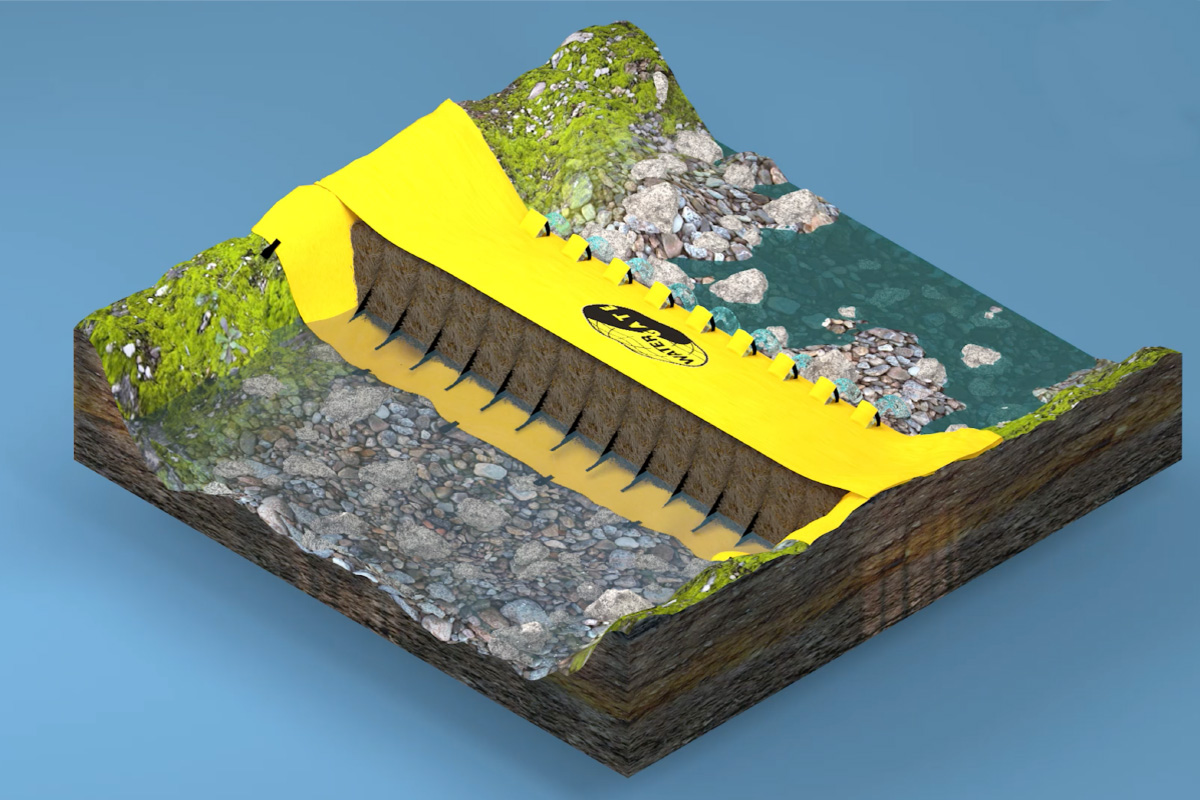

batardeau water-gate pour travaux en rivière. Il épouse le fond du cours d'eau

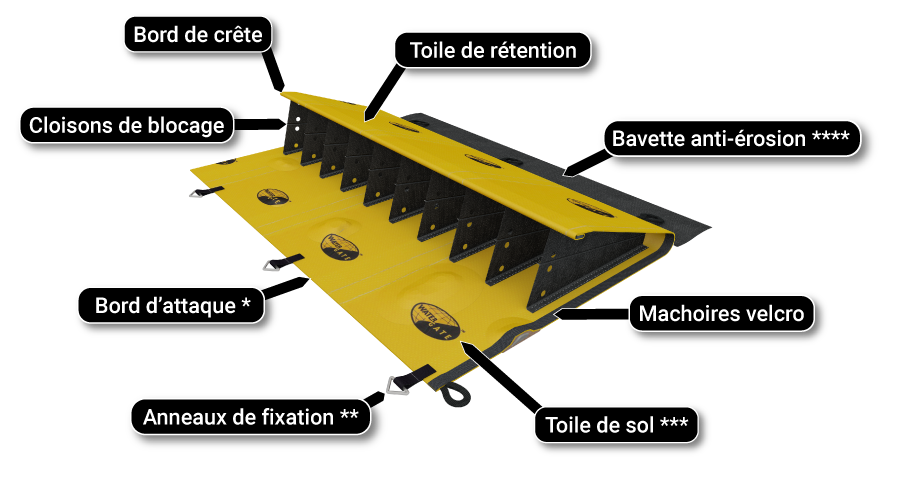

Caractéristiques :
*       Batardeau conçu sans lestage : le bord d’attaque souple épouse parfaitement les sols irréguliers
**     Exclusivement pour la mise en oeuvre en eaux dormantes
***   Une toile de sol profonde qui facilite le cheminement et un pompage sans risque pour les trémies
**** Limite les risques d’érosion surtout sur fond sableux en cas de surverse

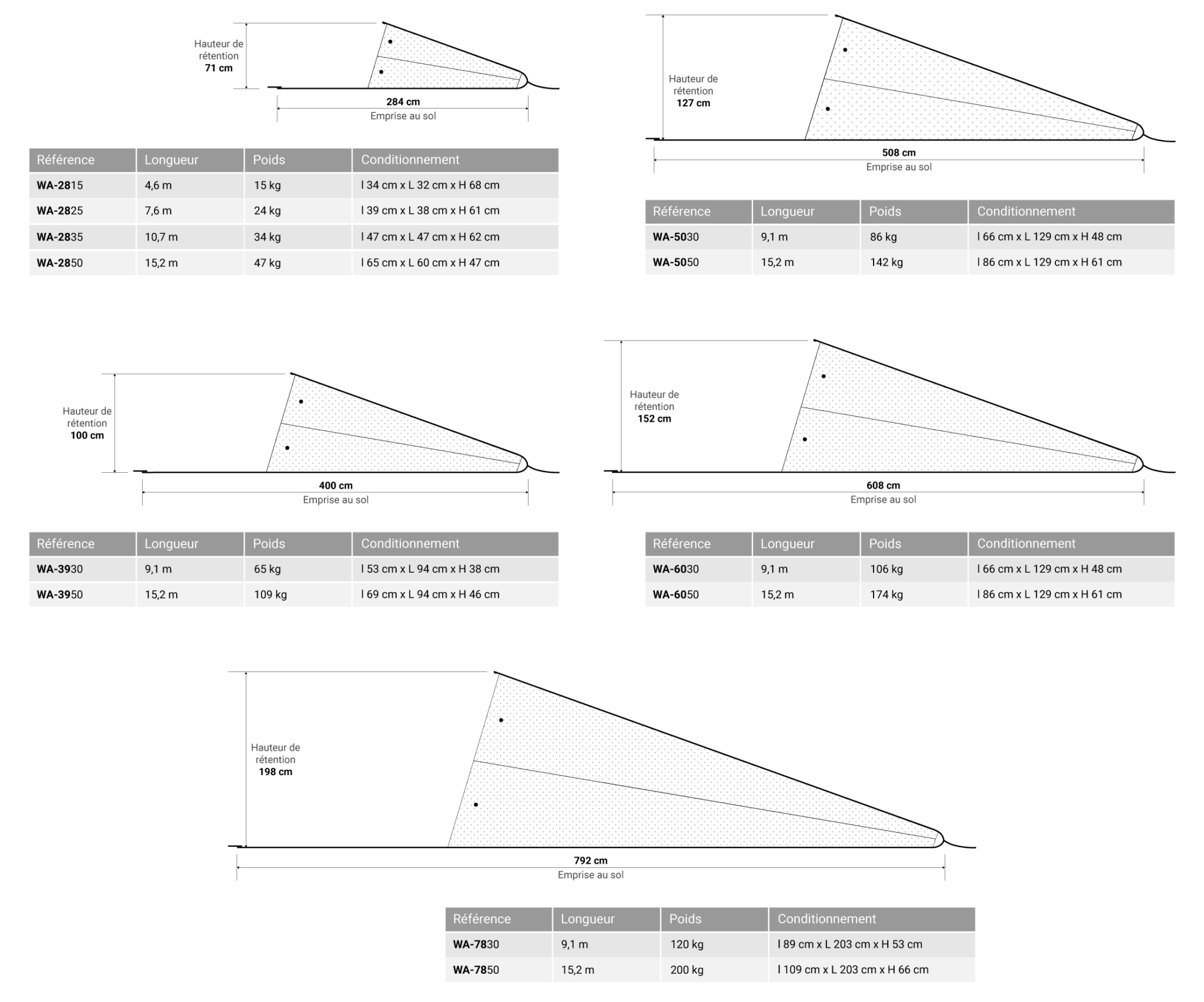

explication de la gamme de batardeaux water-gate WA
ModèleHauteurLongueurPoids
WA 211550 cm4,6 m12 Kg
WA 213050 cm9,1 m23 Kg
WA 215050 cm15,2 m38 Kg
WA 281571 cm4,6 m18 Kg
WA 282571 cm7,6 m30 Kg
WA 283571 cm10,1 m41 Kg
WA 285071 cm15,2 m57 Kg
WA 3930100 cm9,1 m75 Kg
WA 3950100 cm15,2 m124 Kg
WA 5050130 cm15,2 m158 Kg
WA 6030150 cm9,1 m114 Kg
WA 6050150 cm15,2 m182 Kg

déversoir pour batardeaux watergate canaliser rivière zone sèche pour travaux
*   Polyéthylène incassable.
Déversoir
Dimensions38 cm x 61 cm x 100 cm
Poids14,5 Kg
Diamètre45 cm



Tube principal
Longueur22,7 m
Poids11,4 Kg
Diamètre45 cm
