Cas 09

Rénovation de la passerelle du Gaou en zone profonde

Assèchement localisé d’une culée de passerelle en milieu marin Natura 2000 à l’aide de batardeaux souples grande hauteur et pompage continu.

S5 – Assèchement en U

Plan d'eau

Naturel

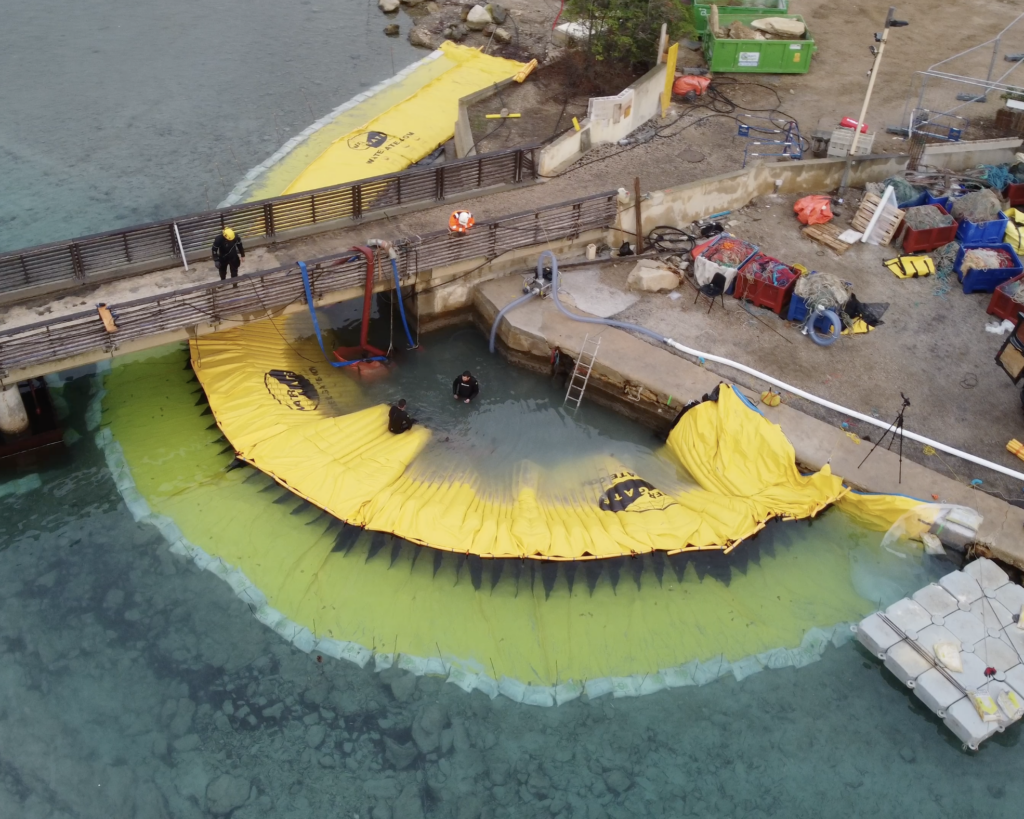

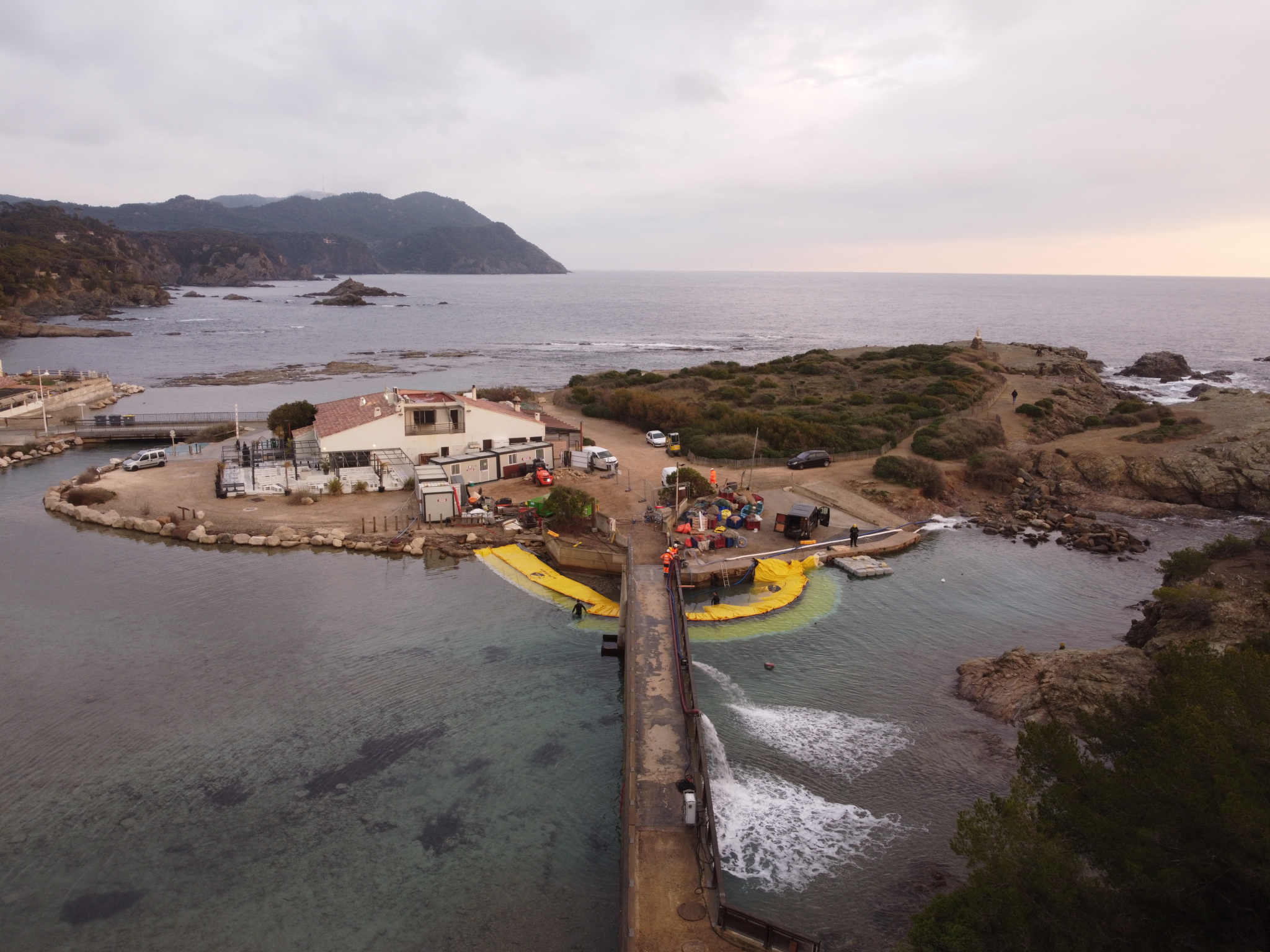

Vue par drone d’un batardeau souple en arc de cercle installé en milieu marin au début des opérations de pompage.
0 cm
Hauteur de retenue
0 m
Longueur d'installation
0m³/s
Débit de la rivière
0%
Pente forte

Contexte

La seconde phase de rénovation de la passerelle du Gaou concerne une zone plus profonde et plus exposée aux échanges avec la mer. Les travaux nécessitent l’assèchement localisé d’une culée en environnement Natura 2000, avec des contraintes importantes liées aux infiltrations, aux courants de lagune et à la présence d’ouvrages dégradés.

Solution technique

Un dispositif de batardeaux souples en configuration en U est installé afin d’isoler la zone de travail sans recourir à des palplanches ni à des équipements lourds. L’installation associe des barrières Water-Gate de différentes hauteurs et des compléments de lestage par big bags pour s’adapter à la topographie du fond marin.

Mise en oeuvre

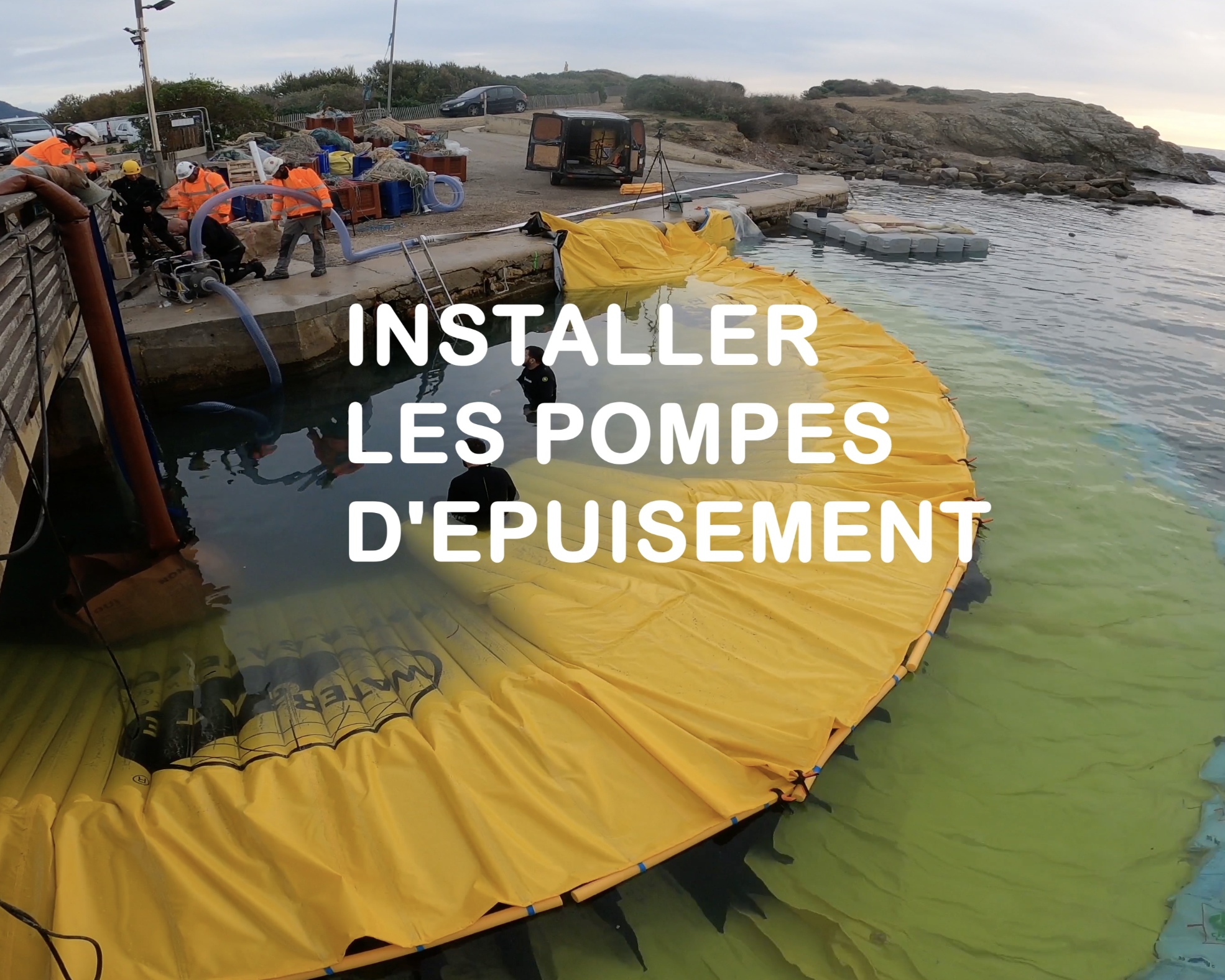

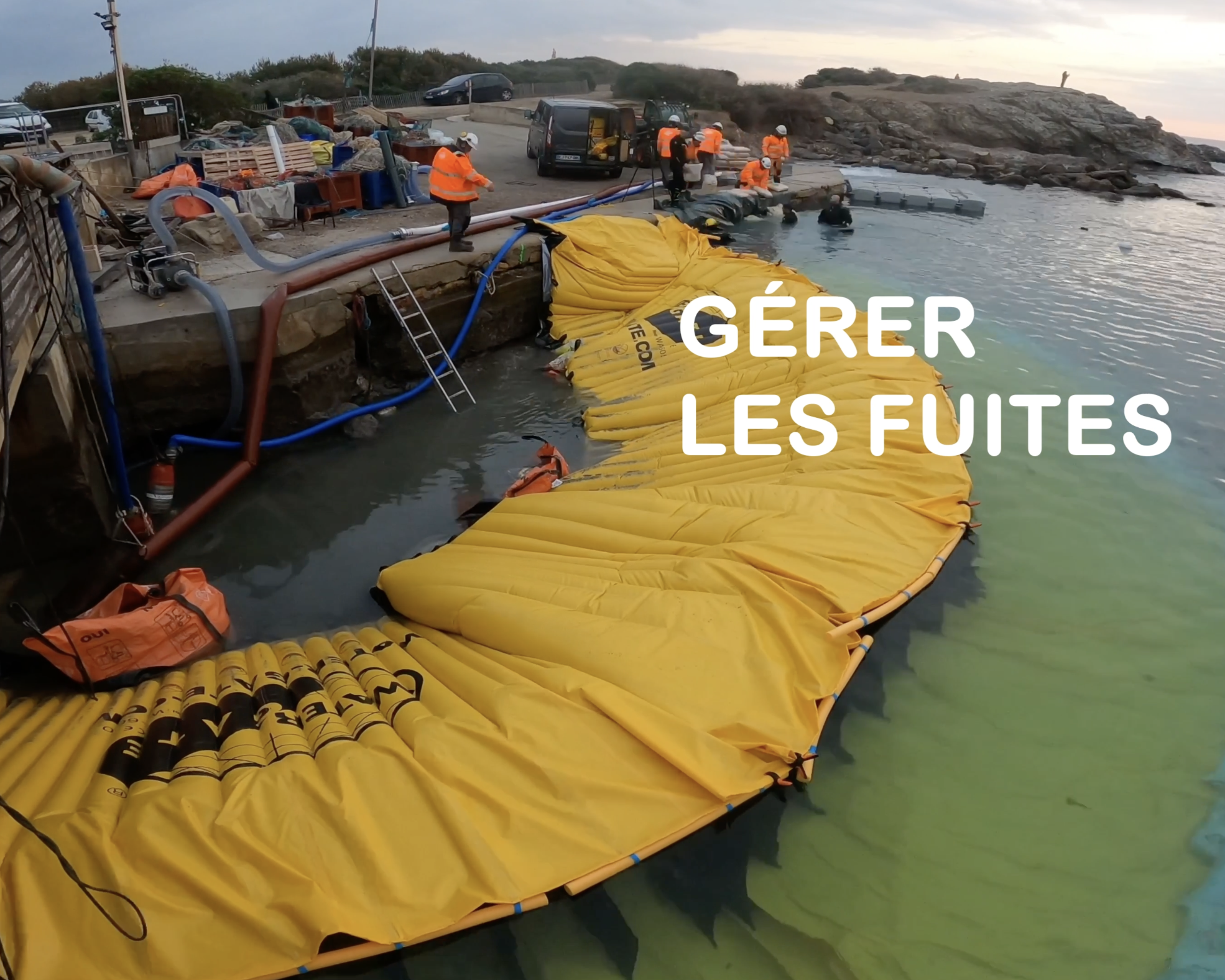

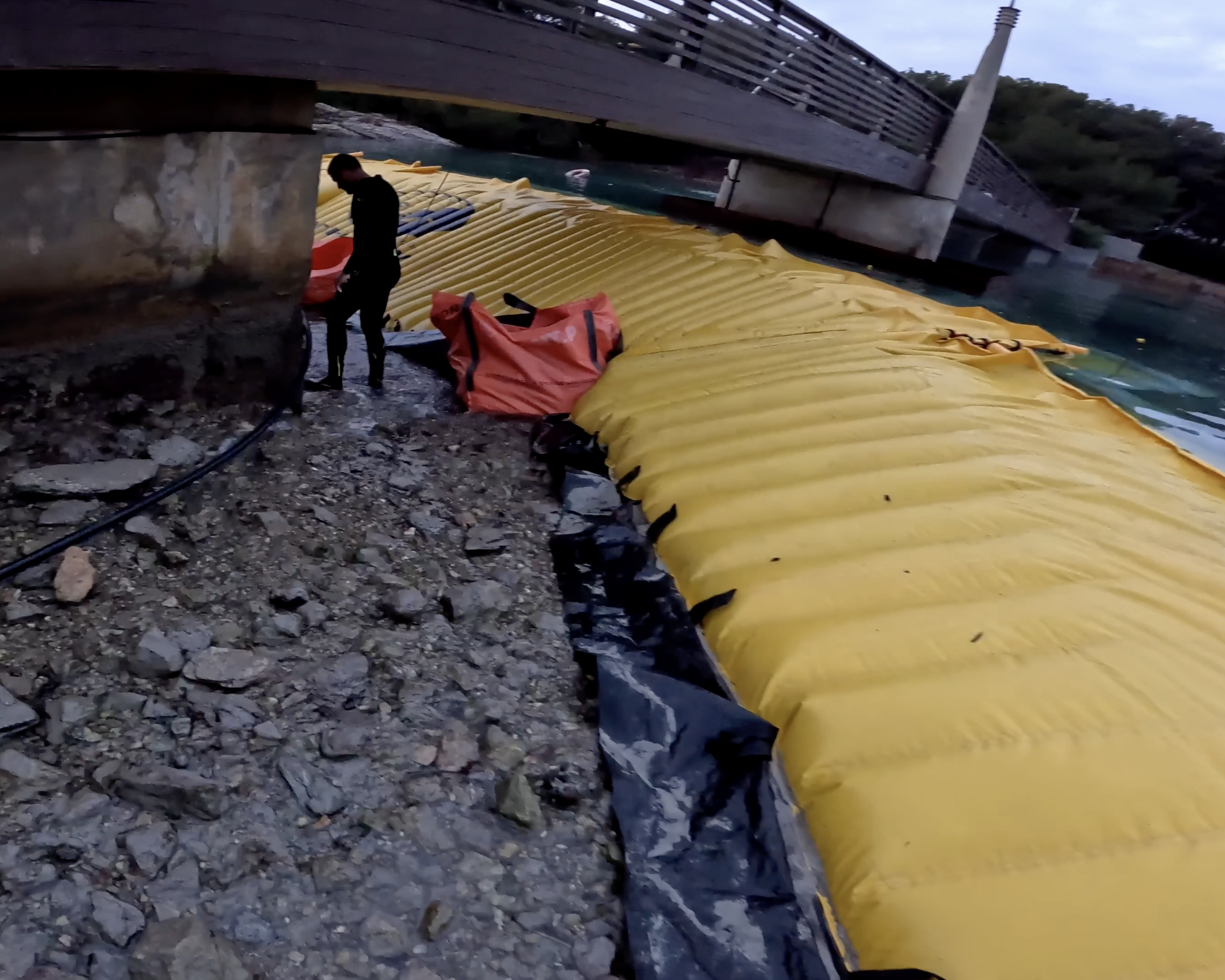

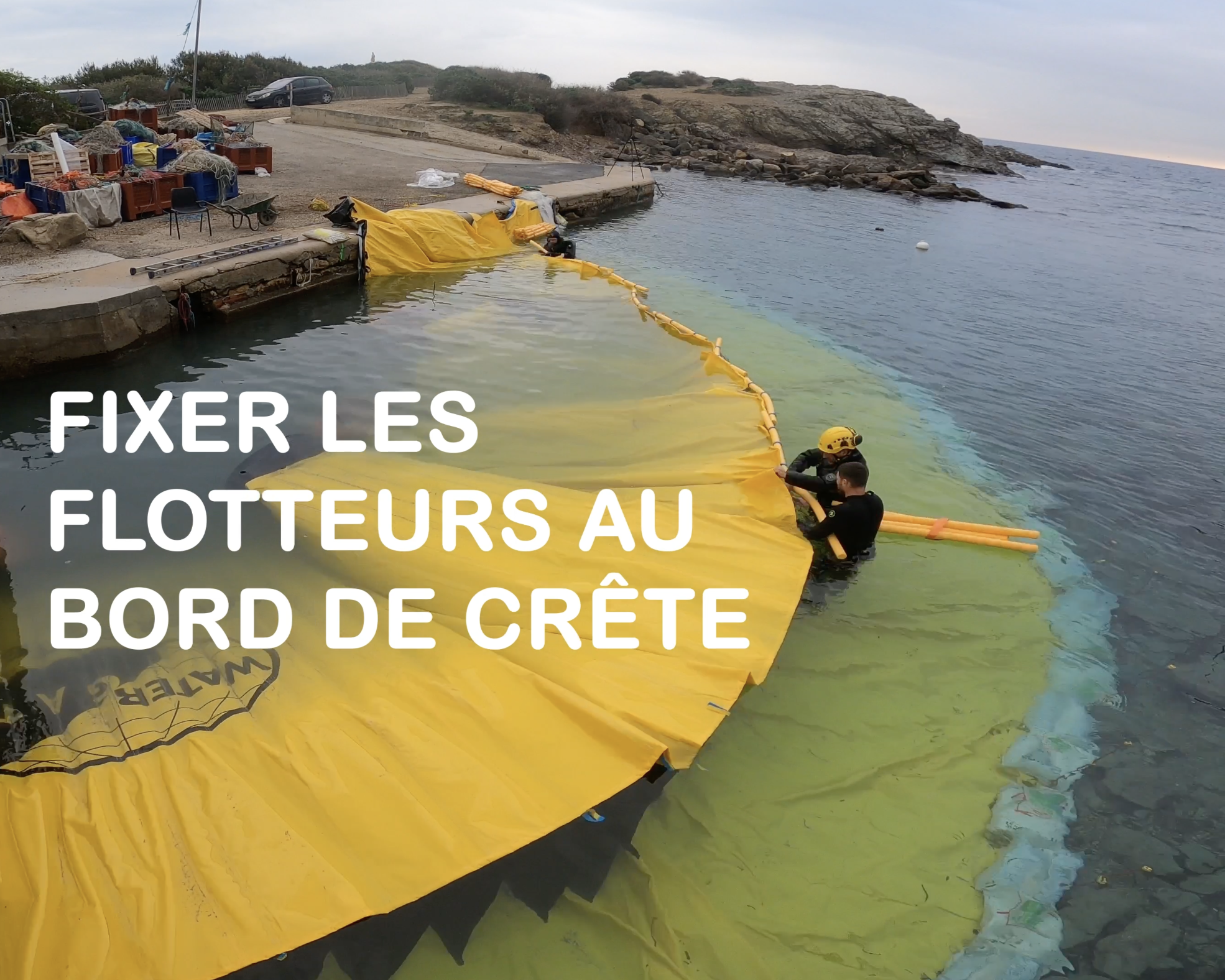

Le dispositif est positionné depuis la surface puis lesté progressivement avant le lancement des opérations de pompage. Les capacités d’épuisement sont dimensionnées pour gérer les infiltrations permanentes liées au sol poreux, aux fuites sous le quai et à la présence d’algues susceptibles d’obstruer les crépines.

Impacts & mesures

La solution permet de limiter fortement les impacts sur le milieu marin en évitant les travaux lourds et les battages métalliques. Les batardeaux sont simplement posés sur le fond afin de préserver les habitats sensibles présents dans la lagune du Brusc.

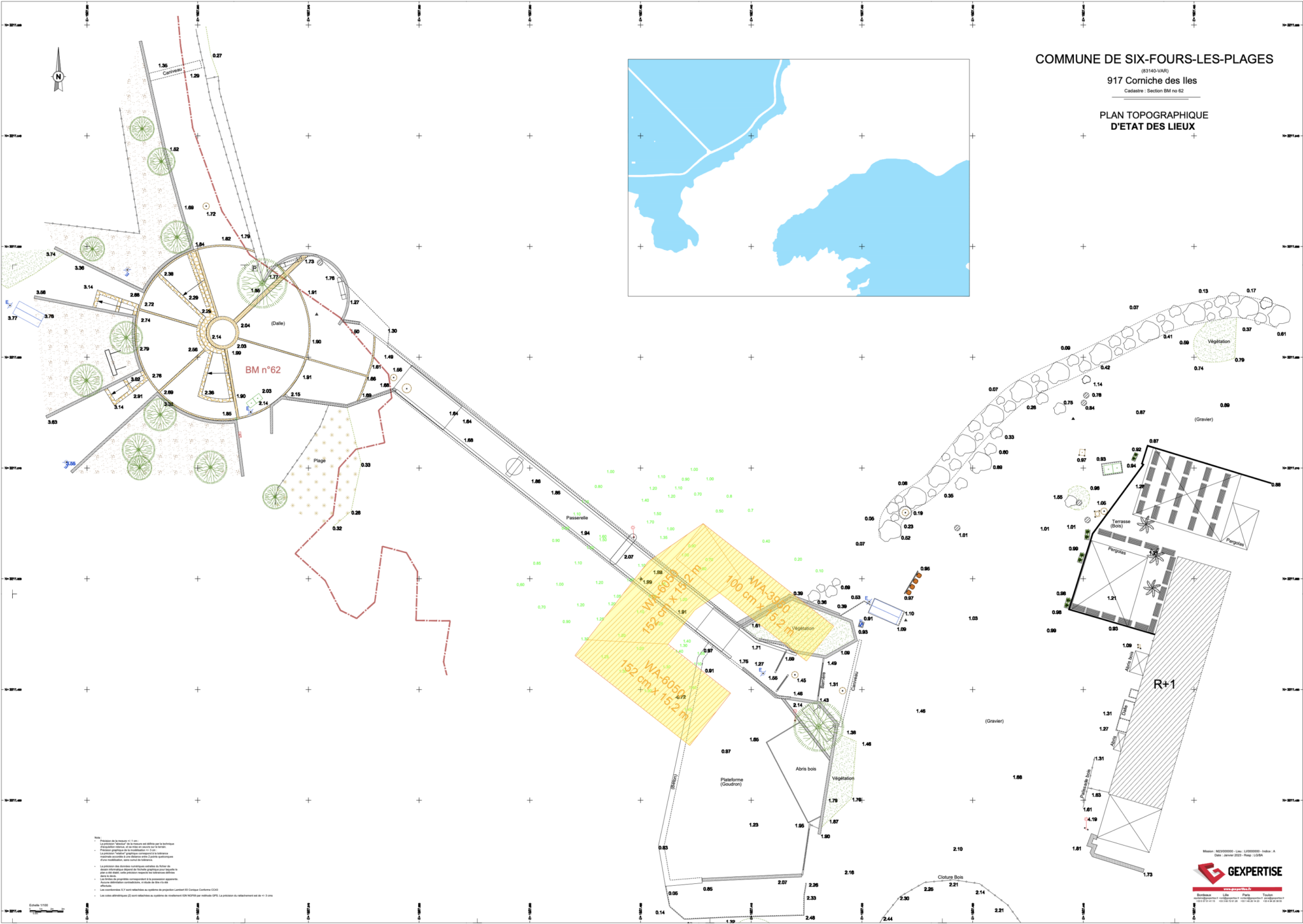

Plan bathymétrique de la passerelle du Gaou utilisé pour dimensionner des batardeaux souples de différentes hauteurs selon la profondeur du chenal marin.

Le dimensionnement des batardeaux est ajusté à la bathymétrie du site avec une marge de sécurité minimale de 10 cm par rapport aux profondeurs relevées.

Schéma technique pour calculer la longueur minimale d’un batardeau souple Water-Gate© WA en installation en U.

Calcul de la longueur minimale de batardeau nécessaire pour une installation en U selon les dimensions du chantier (L, l) et la hauteur du modèle Water-Gate© WA choisi (h).

Données techniques

Configuration
Assèchement en U
Position par rapport au flux
Mixte
Forme du dispositif
En U
Mode de gestion de l’eau
Pompage
Régime d’écoulement
Modéré
Variabilité du niveau
Faible
Type de cours d’eau
Plan d'eau
Configuration du site
Zone littorale / marine
Nature du fond
Mixte
Contraintes d’accès
Accès embarcation
Vitesse estimée
0.2 m/s
Modèles utilisés
2 x WA-6050 + WA-3950

Galerie chantier

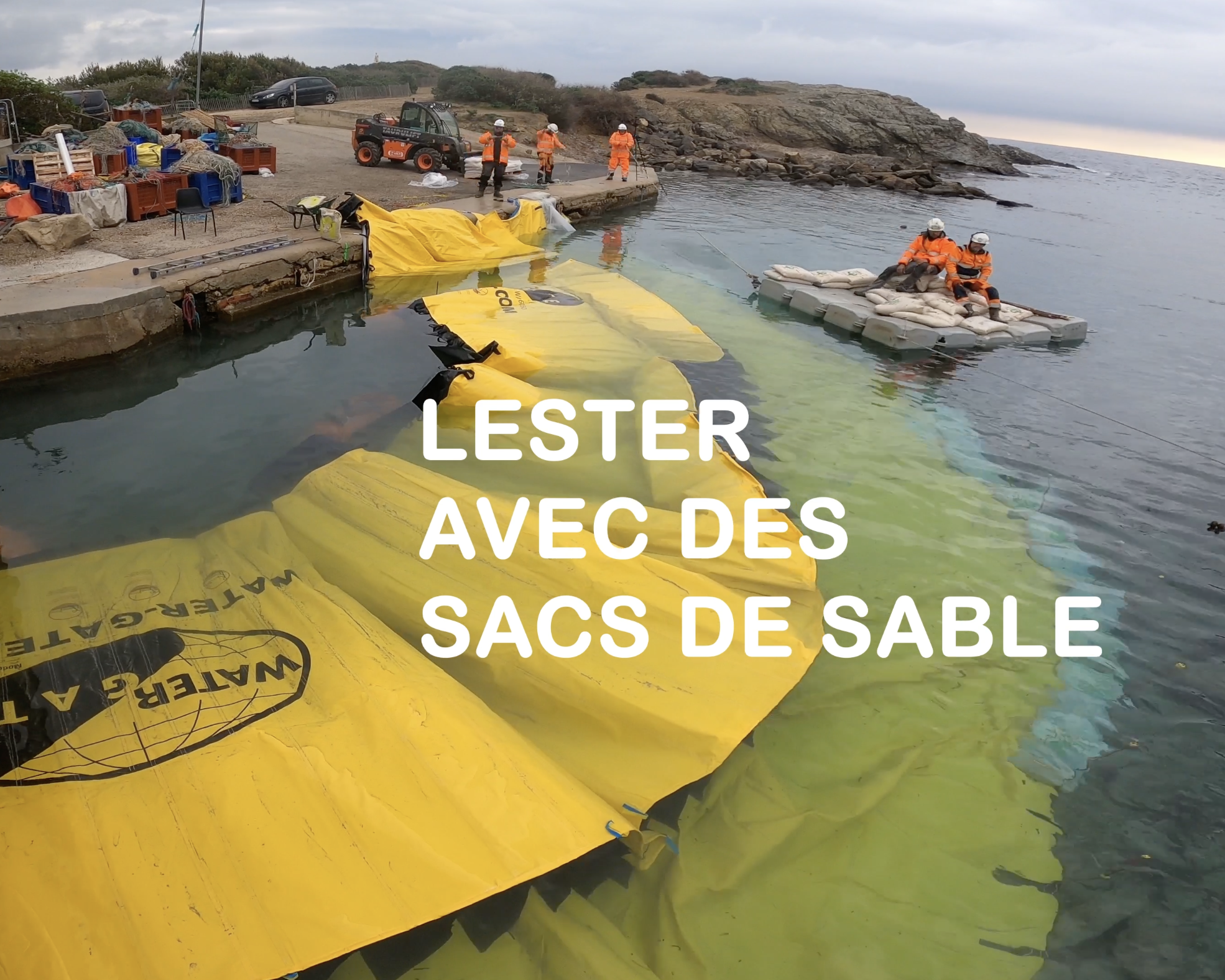

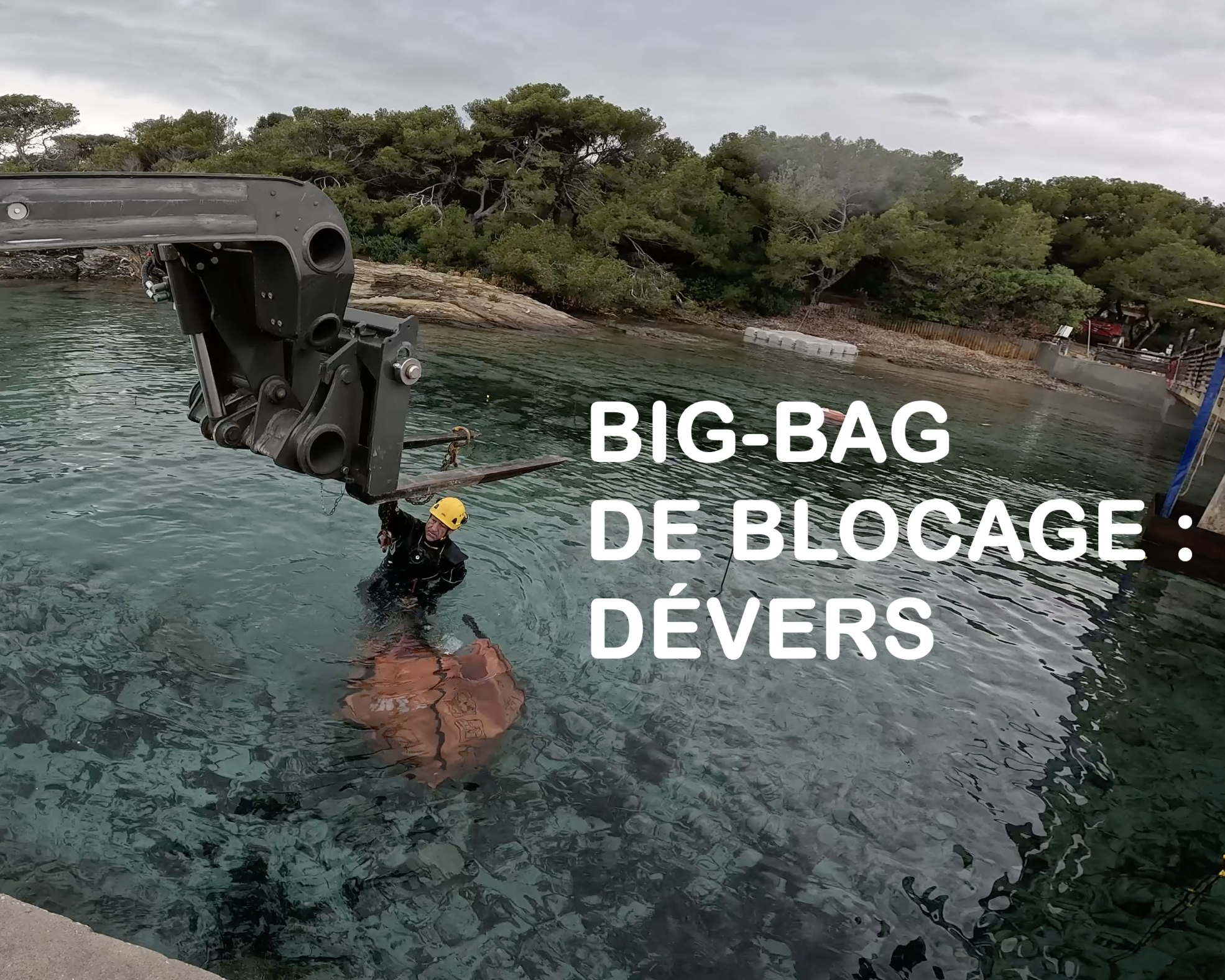

Pose de big bags de blocage en milieu marin pour stabiliser un batardeau souple installé en dévers le long de la passerelle du Gaou.
Pose de big bags de blocage le long de la ligne de mise en assec afin de stabiliser le dispositif dans les zones présentant un dévers important.

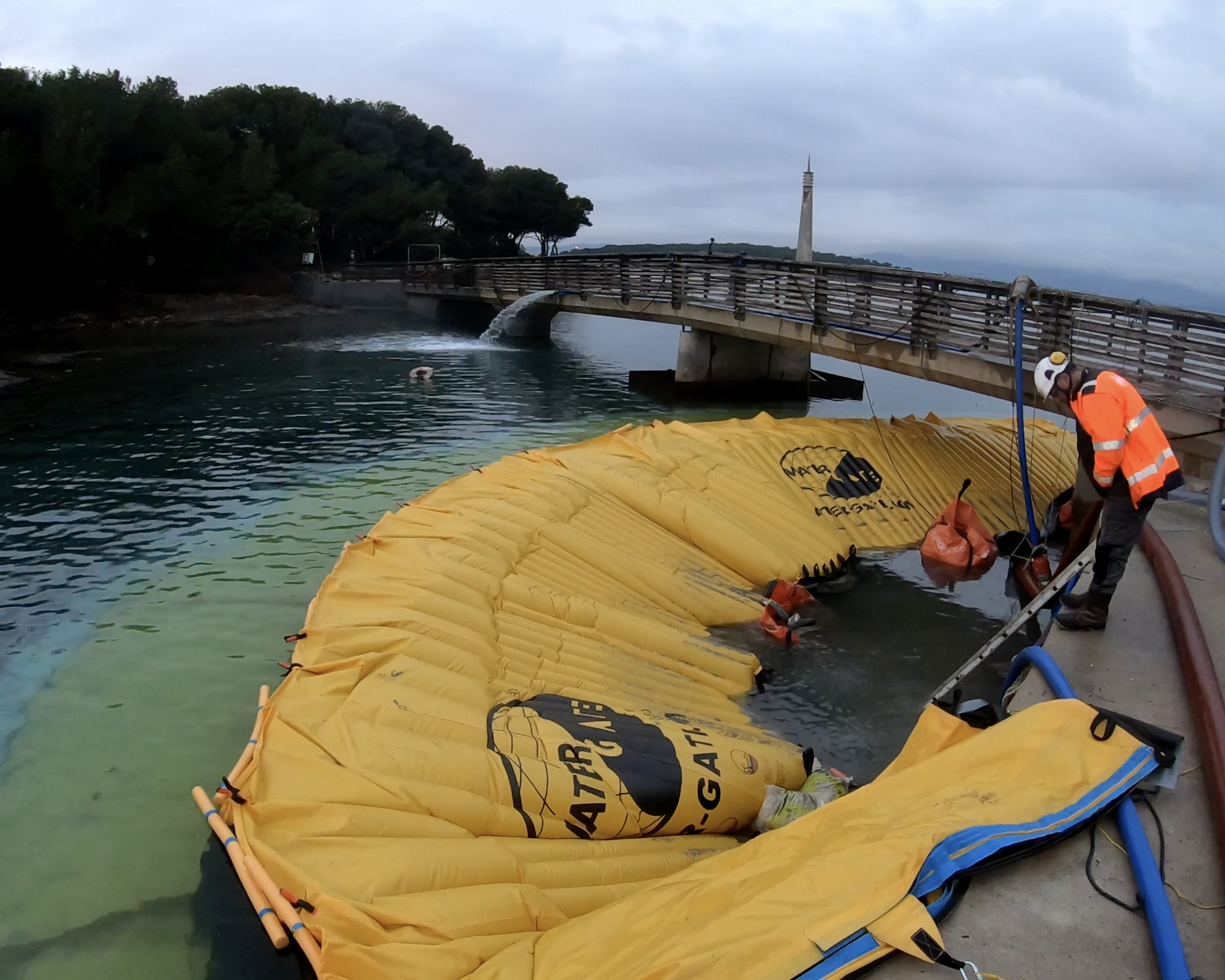

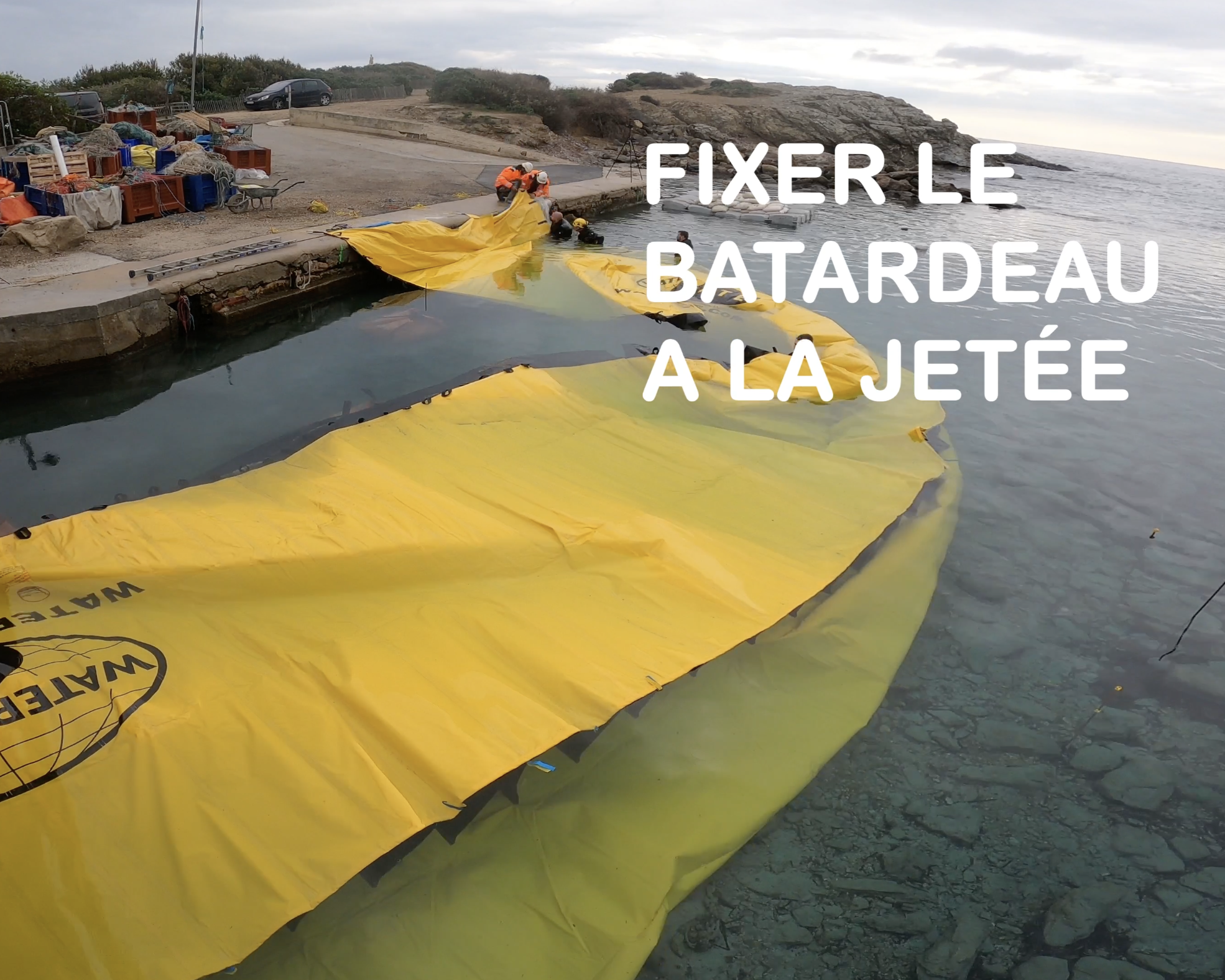

Fixation d’un batardeau souple contre un quai avec réserve de toile pour absorber les efforts lors de la mise en pression en milieu marin.
Fixation du batardeau contre le quai avant mise en pression du dispositif. Une longueur de toile suffisante est conservée afin d’éviter les tensions au niveau des angles lors du pompage.

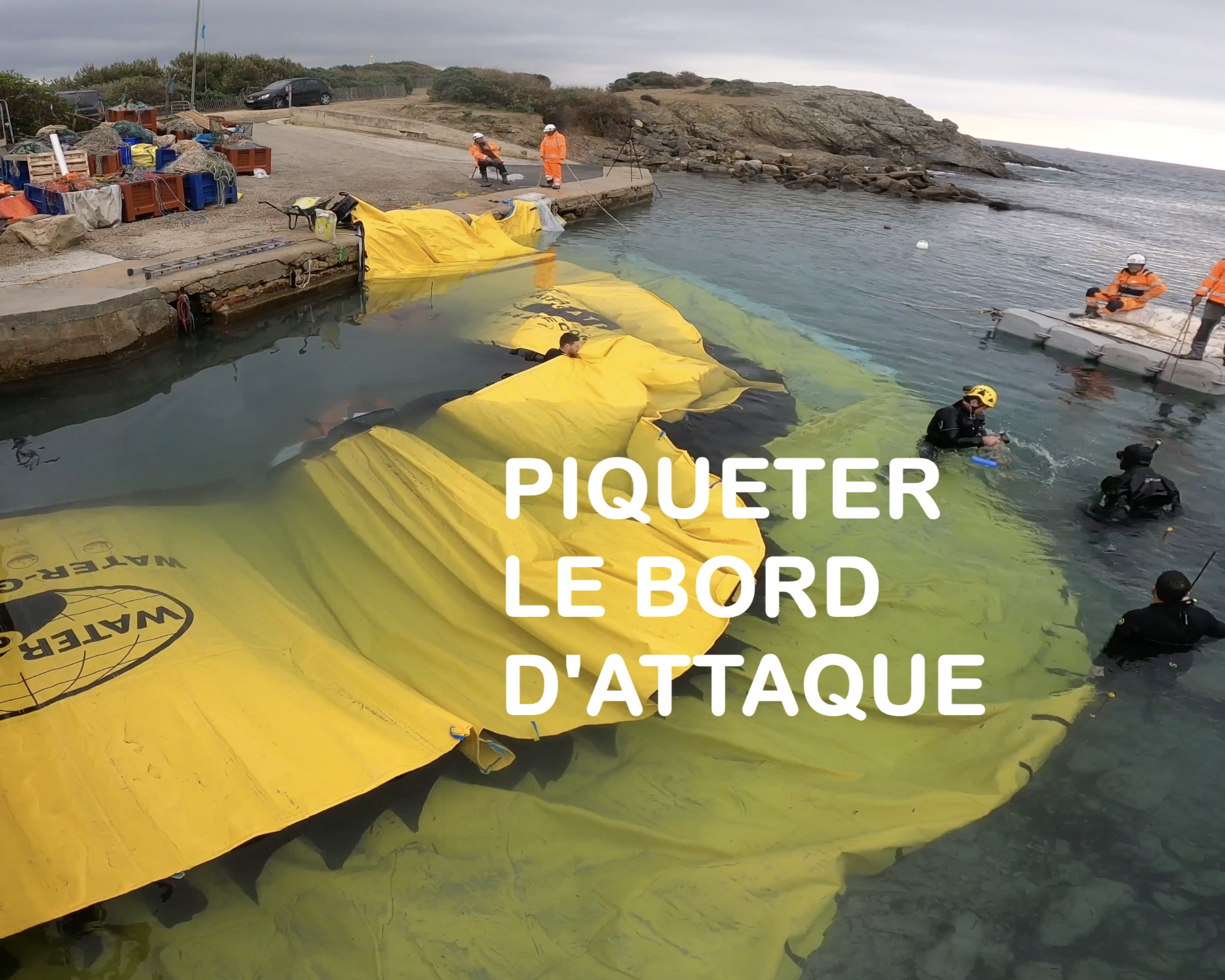

Installation de piquets de maintien sur le bord d’attaque d’un batardeau souple en milieu marin avant la phase de pompage.
Piquetage du bord d’attaque avant pompage afin de maintenir le tracé du batardeau malgré les courants et les mouvements liés à la mise en pression.

Retour d’expérience

« Toute la topographie du fond marin doit être intégrée avant l’installation. Sur ce chantier, nous avons volontairement augmenté le linéaire afin de travailler dans des zones moins profondes et limiter la hauteur des batardeaux à déployer. »

Entreprise travaux
Maïa Sonnier Agence Méditerranée
Maître d’ouvrage
Ville de Six-Fours
Chantier réalisé
Janvier 2024

Première phase du chantier du Gaou

Avant cette intervention en zone profonde, une première phase de travaux avait été réalisée sur les appuis nord de la passerelle avec des batardeaux de plus faible hauteur. Ce premier chantier a permis de valider les méthodes de pose, de pompage et d’adaptation au milieu marin avant le déploiement du dispositif principal.
