Description du projet

#9 | Installation dans un cadre

Installation d'un batardeau souple WA-3930 dans un ponceau en béton préfabriqué.

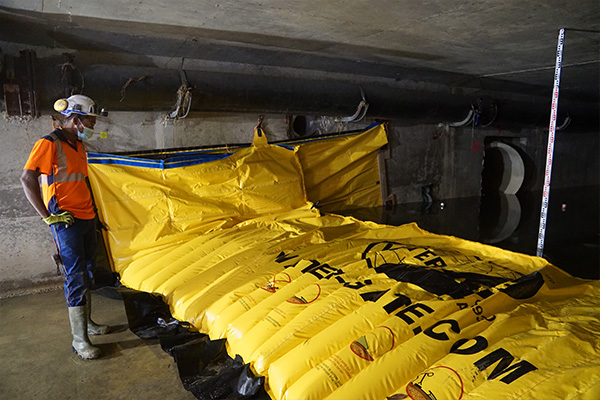

Batardeau souple Water-Gate© WA-3930 installé dans un cadre béton. Aucun ancrage au sol.
Fixation de l'extrémité gauche d'un batardeau souple Water-Gate© WA-3930 contre le mur d'un ponceau béton préfabriqué.

Points de fixation aux extrémités et renforcement de la rugosité au sol

L’installation dans un cadre est plus délicate car on ne peut pas opérer depuis la rive.
Il faut préparer la zone de pose avant de déployer le batardeau.
La déviation peut se faire par canalisation sous le barrage (Voir Cas #1) ou par déversoir sur bord de crête (Voir Vidéo).

Batardeaux souples Water-Gate©. Schéma d'une installation dans un ponceau béton | Cas #9

Les étapes de la Manœuvre

  1. Nettoyer la surface de pose
  2. Préparer 3 points d’ancrage sur chaque mur
  3. Poser au sol des bûches de gravier pour augmenter les forces de friction
  4. Acheminer le batardeau souple
  5. Dérouler le batardeau
  6. Déplier la toile. Attention le bord d’attaque doit toujours être maintenu hors de l’eau!
  7. Accrocher les 4 angles du batardeau souple sur les murs
  8. Positionner correctement la toile entre les deux murs et par-dessus les sacs de sable
  9. Plaquer le bord d’attaque au fond de l’eau. Action coordonnée !
  10. Vérifier que la toile aille correctement, sans tension, de chaque côté jusqu’au mur.
  11. Lester le bord d’attaque et les angles
  12. Bord de crête : placer les pinces dans les angles pour éviter les faux-plis et positionner les frites de flottaison
  13. Fixation du bord d’attaque contre les murs
Accrochage des 4 angles du batardeau souple Water-Gate© WA-3930 sur les murs.
Poser au sol sous le barrage souple Water-Gate© des bûches de gravier pour augmenter les forces de friction.
Fixation du bord d'attaque avec une planche plaquée contre la paroi verticale.

Dépose | Port du gilet de sauvetage obligatoire!

On retire toutes les fixations d’un côté.

On soulève le bord d’attaque pour faire passer de l’eau sous le batardeau.

Le batardeau se met à glisser sous la poussée amont.

Une fois le flux considérablement réduit, on retire toutes les fixations sur le côté opposé.

Dépose d'un batardeau souple Water-Gate©. On soulève le bord d'attaque pour faire passer l'eau sous le batardeau et réduire les forces de friction.
