#4 | Batardeau en L | Appui sur pile de pont

C’est l’installation type pour les ouvrages avec une ou plusieurs piles.

Partir de la berge et dépasser la pile par l’amont en veillant à disposer :

  • d’une longueur de barrage suffisante pour assurer l’étanchéité contre le voile du pont
  • d’une ouverture entre appuis suffisante pour permettre le passage du barrage.
Batardeaux souples Water-Gate©. Schéma d'une installation en L avec appui sur une pile de pont. Cas #4

Selon la pente et la force du courant on peut être amené à prévoir une installation jumelle en aval du pont.
Dans ce cas on ne dépasse pas la pile sélectionnée et on fixe le barrage sur le voile faisant face à la berge de départ.

Batardeaux souples Water-Gate©. Schéma d'une double installation en L amont et aval avec appui sur une pile de pont.Pente faible. Cas #4bis
Travaux rivière. Batardeaux souples Water-Gate©. Installation en L à l'amont. Busage, dérivation d'un cours d'eau.
Travaux rivière. Batardeaux souples Water-Gate©. Installation en L à l'aval. Busage, dérivation d'un cours d'eau.

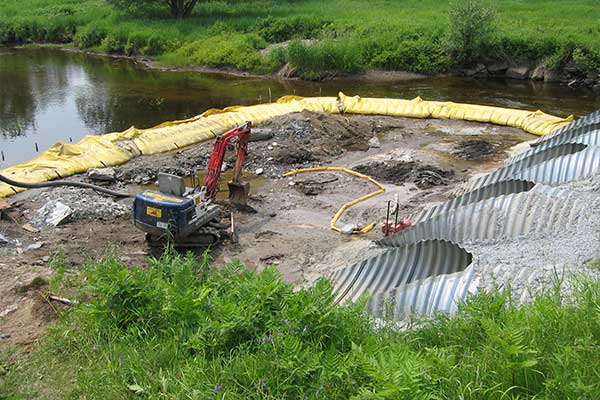

Travaux rivière. Batardeaux souples Water-Gate©. Busage, dérivation d'un cours d'eau.
