Description du projet

Slide certification fm inondation megasecureurope Wate-Gate© Série WL39 | Bassin de test de l’US Army. Slide tests inondation fm approval megasecur watergate Schéma d’installation des tests de barrières mobiles | Appui sur 2 murs. Slide preparation tests inondation fm approval megasecureurope Mise en place de la barrière Water-Gate© | Angles 90° et 63°. Slide protection inondation préparation à la certification megasecureurope Mise en place du barrage souple sur un mur d’appui | Sans ancrage. Slide protection inondation coin Barrage souple Water-Gate© rempli d’eau sur l’autre mur d'appui. Slide principe test inondation certification megasecureurope Vue sur le générateur de vagues | US Army. Slide inondation test resistance vagues Test de résistance au glissement avec vagues fortes et faible niveau d'eau. Slide inondation test de resistance au courant Test de maintien avec fort courant parallèle. Slide principe du test protection inondation fm approval Dispositif des tests d’impact | US Army.

Tests de certification FM Global | Centre de recherche et de développement de l’Armée américaine (ERDC)

flood Vicksburg USA

US Army Corps of Engineers
Halls Ferry Rd, Vicksburg, MS, USA
32.346044, -90,833846
Dimensions testées1. Temps d’installation
2. Réutilisabilité
3. Impact environnemental
4. Etanchéité et stabilité à 30%, 60% et 100% de la capacité du barrage
5. Résistance aux vagues à 60%, 80% et 100% de la capacité du barrage
6. Résistance aux courants parallèles
7. Résistance aux chocs (impacts de troncs)
8. Résistance à la surverse (120% de la capacité du barrage).
Longueur déployée40 m (x 3 fois)
Matériel2 barrières WL 3950 + 1 barrière WL3930
2 barrières WL 5050 + 1 barrière WL5030
2 barrières WL 6050 + 1 barrière WL6030
Hauteur de protection100 cm | 127 cm | 152 cm
Mise en œuvre2 personnes
MontageEn appui sur 2 culées parallèles espacées de 9 mètres
LieuVicksburg, USA
protection inondation us army megasecureurope



Le protocole de test a été élaboré par la société FM Approvals.
Approval Standard for Flood Abatement Equipement | Class Number 2510

Le site d’essais a été configuré spécifiquement pour des expériences novatrices de lutte contre les inondations en permettant de construire des digues contre deux culées de murs avec une ouverture de 30 pieds (9,1m) entre les murs.
Une empreinte de zone de test géométrique a été posée sur le sol en béton et tous les dispositifs doivent respecter cette empreinte. Un côté de l’empreinte touche le mur de béton à un angle de 90 degrés, et l’autre côté est contigu au mur de béton à un angle de 63 degrés. Le but d’avoir deux angles différents est de simuler la variabilité géométrique du monde réel et de démontrer la constructibilité et la flexibilité géométrique du produit de chaque fournisseur. De plus, la géométrie asymétrique permet une variabilité de charge d’onde pendant les essais hydrodynamiques, et provoque un courant apparent le long du mur de 63 degrés.

principe du test protection inondation fm approval

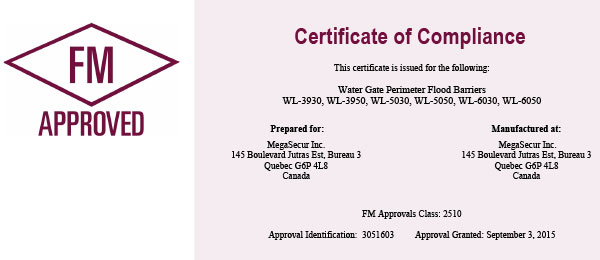

Les barrières Water-Gate ont obtenu leur certificat de conformité le 3 Septembre 2015.
Seuls 3 systèmes mobiles dans le monde ont à ce jour été certifiés FM Approval !
