Travaux de protection crues de Seine
2018-01-28T18:11:02+00:00

Project Description

Travaux de protection contre les crues de la Seine

Arc de Seine – 47 Quai – Grand Seine – Avant Seine

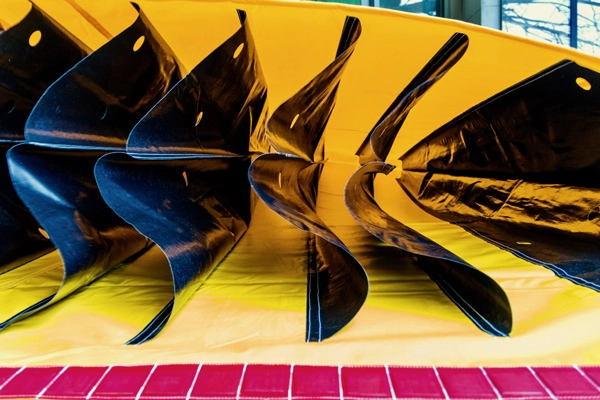

Système de Protection Anti-Crue Water-Gate©

inondation quai d'austerlitz

47 Quai d’Austerlitz
75013 Paris
48.840434, 2.369849

Etude et cahier des charges.
logo egis eau

Analyse du risque

Les 4 immeubles de la société Natixis sont concernés par le PPRI (Plan de Prévention des Risques naturels d’Inondation) de Paris. L’aléa s’étend de moyen à fort (hauteur de submersion entre 1 m et 2 m). L’Appel d’Offre a pour objectif de réduire la vulnérabilité des 4 bâtiments Arc de Seine – 47 Quai – Grand Seine – Avant Seine en cas d’une montée des eaux de la Seine au niveau des PHEC (crue centennale 1910). Le niveau de référence retenu pour les mesures est 34,63 m NGF.

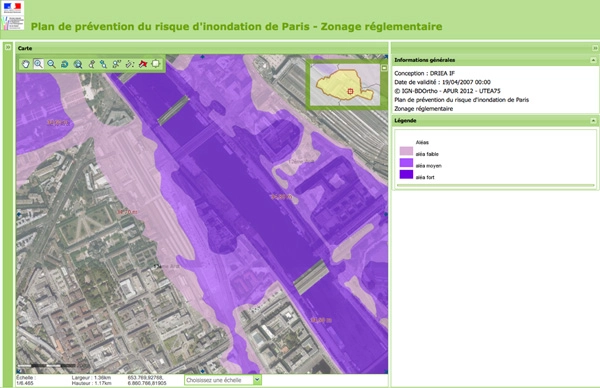

ppri paris Bercy Austerlitz

Avantages de la solution Water-Gate pour Natixis

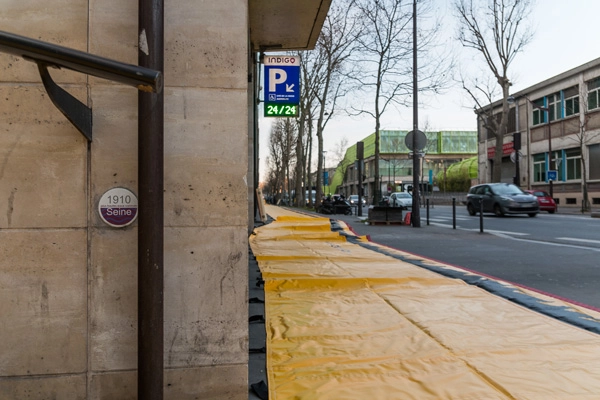

1) La Cote 1910 respectée en tout point du périmètre avec le même dispositif de protection
Quelque soit l’endroit à protéger et le relief au sol (pente, bordure, grilles…) la solution Water-Gate permet de dépasser la côte 34,63 m NGF en tout point, en composant avec des barrières de différentes hauteurs.

2) Une réponse “100% souple” pour un encombrement de stockage imbattable
C’est en privilégiant des matières souples étanches, plutôt que les matières rigides (Panneaux Alu / Bastaing en Bois) que nous arrivons à conditionner l’ensemble des matériels nécessaires à la protection externe du site dans 25 m3 :

3) Une autonomie complète des exploitants dans la mise en oeuvre : un dispositif de protection SIMPLE qui peut être mis en place en moins de DEUX HEURES
a. 5 Caissons de déploiement rapide pré-conditionnés
b. Pas d’ancrage fixe au sol
c. Pas d’outils nécessaires seul un engin de levage ou véhicule tracteur de remorque pour acheminer les caissons
d. 3 personnes seules peuvent déployer la protection en moins de deux heures.

4) Un accès motorisé aux bâtiments possible même après le début de l’inondation
a. Water-Gate autorise le déploiement au sol de la protection dès la moindre alerte tout en assurant la continuité opérationnelle
b. Permet d’évacuer des véhicules ou des biens jusqu’à la dernière minute.

5) Un coût complet de protection IMBATTABLE
a. Coût de mise en oeuvre inclus dans les charges d’exploitation
b. Aucun entretien
c. Faible coût de stockage
d. Faible risque de vol à la différence des solutions métal

inondation à paris sur Quai d'Austerlitz

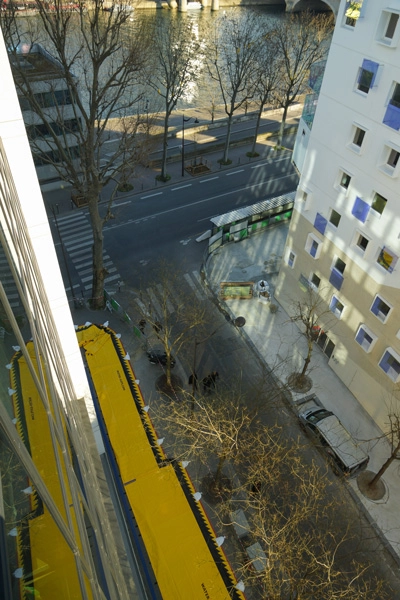

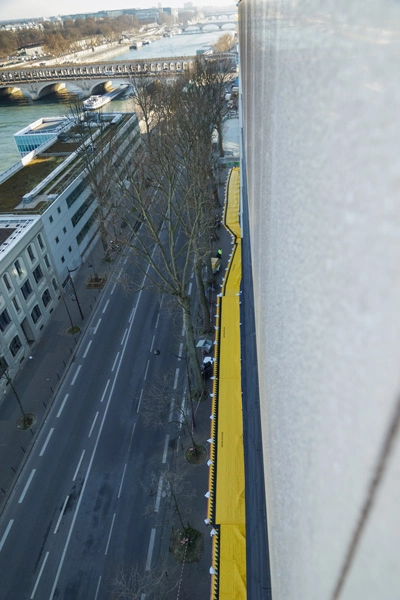

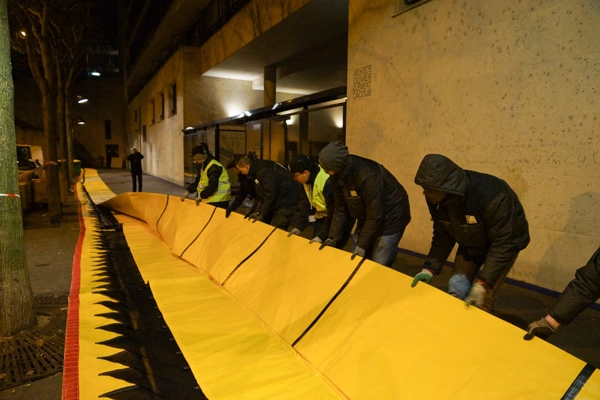

Tracé de protection

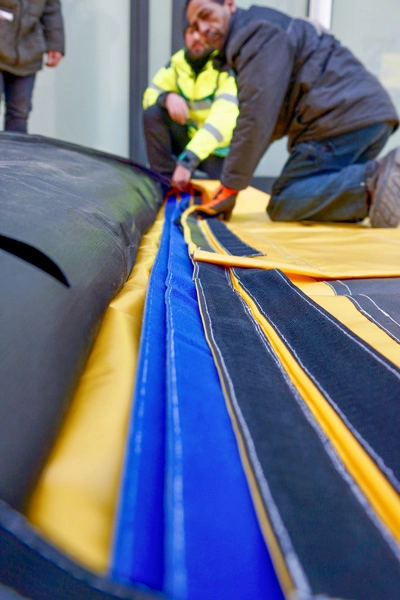

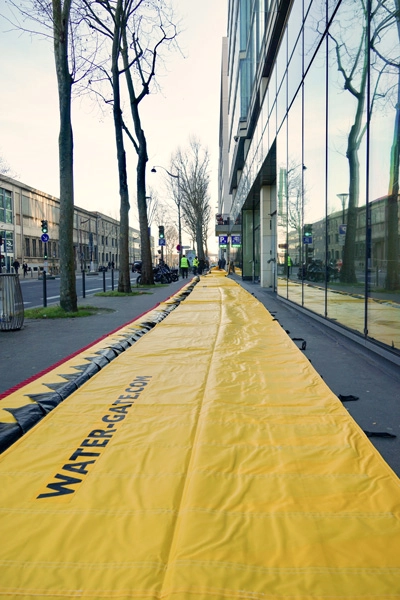

86 mètres de barrages souples Water-Gate au moyen de 34 Barrages reliés entre eux sur trois sections.
Hauteur maximale de protection : 1,30 Mètres

Le tracé de protection choisi au droit des bâtiments sur le trottoir (voir plan DWG – localisation batardeau), permet une installation rapide , un minimum de potelets à modifier et ne garde qu’un seul tampon à l’intérieur du périmètre .

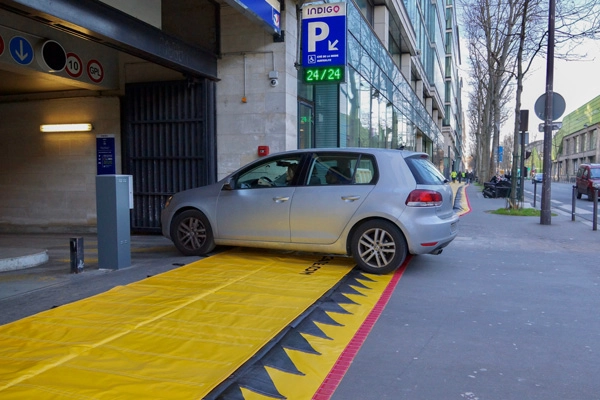

La possibilité « franchissement de véhicules » qu’offre Water-Gate© nous permet d’éviter dans le cas des ouvertures rue Fulton la pose de protections démontables, non mobiles. Le parking pourra ainsi rester en fonctionnement jusqu’à 20 cm d’eau et sa protection sera plus simple et plus économique.
