Rénovation de berge en assec – Mali Graben (Ljubljana, Slovénie)

Cas 05

Mise en assec en courant parallèle sur 150 m avec batardeaux souples Water-Gate© (H max 127 cm) pour réfection de berge sans mise en suspension, en période de reproduction piscicole.

Appui amont

Milieu Urbain

Parallèle au flux

Protection biodiversité / Limitation des MES

Rénovation de berges en assec sur le Mali Graben – 150 m de batardeaux souples en courant parallèle (Ljubljana)

Contexte du projet

Le chantier se situe sur le Mali Graben, bras dérivé de la Gradaščica à Ljubljana (Slovénie).
L’intervention consiste à rénover et élargir la berge afin d’augmenter la capacité hydraulique du cours d’eau.

La rivière, habituellement large d’environ 12 mètres, doit être élargie de 5 à 6 mètres pour améliorer le transit des crues. Les travaux se déroulent en période hivernale, période favorable hydrologiquement mais sensible du point de vue écologique en raison de la reproduction piscicole.

Sans séparation hydraulique, toute intervention aurait été interdite.

Solution technique retenue

Installation de 150 mètres de batardeaux souples Water-Gate© en courant parallèle
Hauteur maximale de rétention : 127 cm
Réduction contrôlée du lit actif pour isoler totalement la berge
Maintien du flux dans une section fortement réduite
Le dispositif permet de travailler sur la berge sans remuer le fond du cours d’eau et sans générer de matières en suspension.

Mise en oeuvre

Les batardeaux sont assemblés par sections de 15 m, puis connectés progressivement avant mise en place.
L’installation s’appuie sur un ponton flottant qui accompagne l’équipe depuis l’amont jusqu’à l’extrémité aval du dispositif.
Ce ponton joue un rôle central : il permet d’aligner la toile dans l’axe de pose tout en la maintenant hors d’eau jusqu’au moment de la mise en pression lors de la mise à l’eau.
Véritable plate-forme logistique mobile, il soulage l’effort des personnels présents dans l’eau, facilite la manutention des sections successives et sécurise la progression sur l’ensemble des 150 m.
La particularité de cette installation réside également dans la réduction du lit actif d’un facteur 3 à 4. Cette contraction entraîne une accélération significative du courant et une augmentation des pressions latérales sur le dispositif.
Malgré ces contraintes, le batardeau se plaque naturellement au sol et assure une séparation hydraulique complète.
L’assèchement de la zone chantier s’effectue par écoulement gravitaire grâce à la pente naturelle, sans recours au pompage.

Impacts et mesures environnementales

L’installation permet de réaliser les travaux pendant quatre mois sans perturber la reproduction piscicole.
Aucune modification du fond de la rivière n’est nécessaire.
La limitation des matières en suspension permet le respect strict des contraintes environnementales.

Comme le souligne le maître d’ouvrage :
« Sans Water-Gate©, les travaux auraient été impossibles pendant cette période.
La séparation hydraulique nous permet d’intervenir tout en protégeant les poissons. »
— Matjaž Zupanc, CEO Hidrotehnik

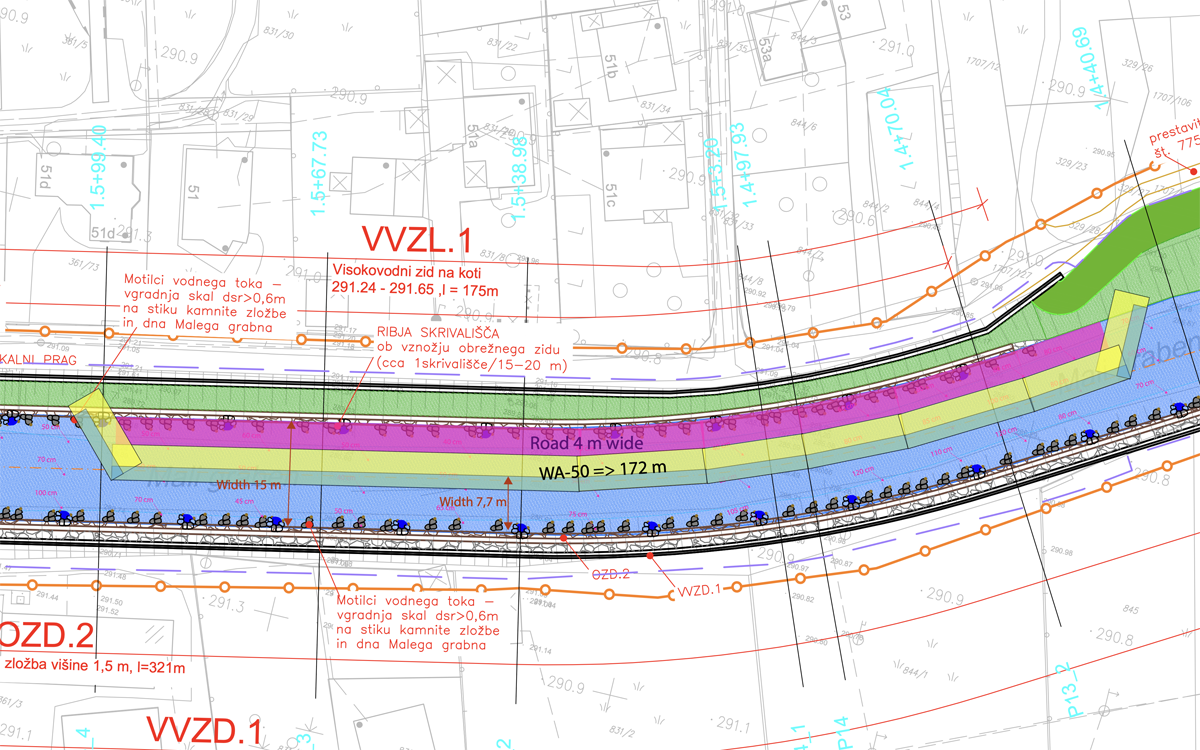

Schéma d’implantation du batardeau (en jaune) protégeant la piste d’accès installée dans le lit restreint du Mali Graben contre les crues.

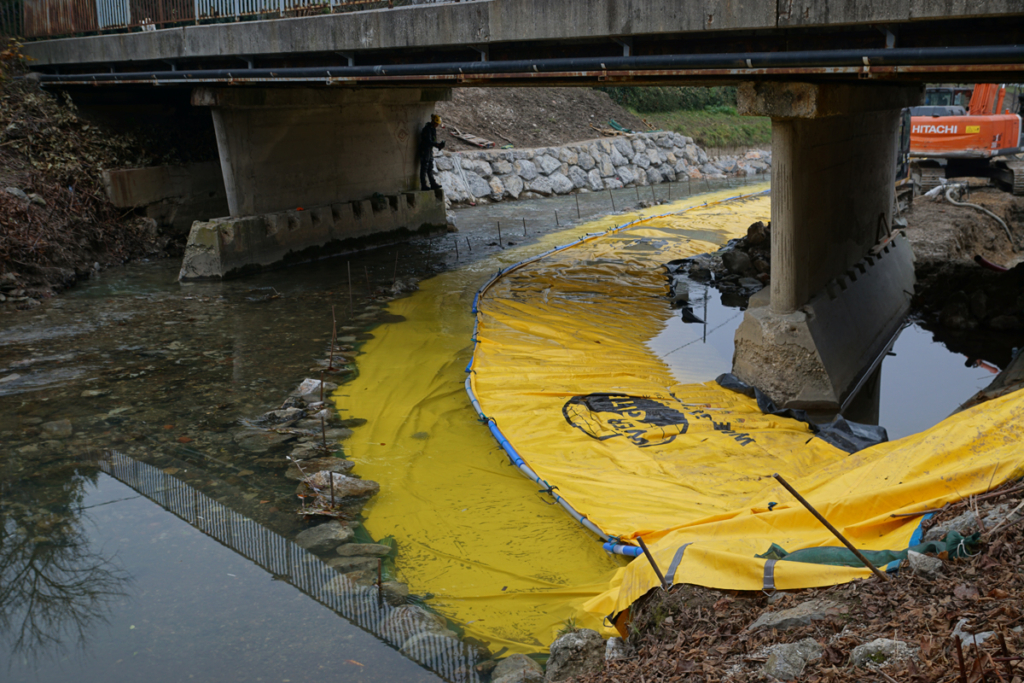

Batardeau Water-Gate en courant parallèle au Mali Graben contournant une pile de pont à Ljubljana — Batardeau en courant parallèle prenant appui sur la berge et contournant la pile de pont. Lit de rivière réduit de moitié.

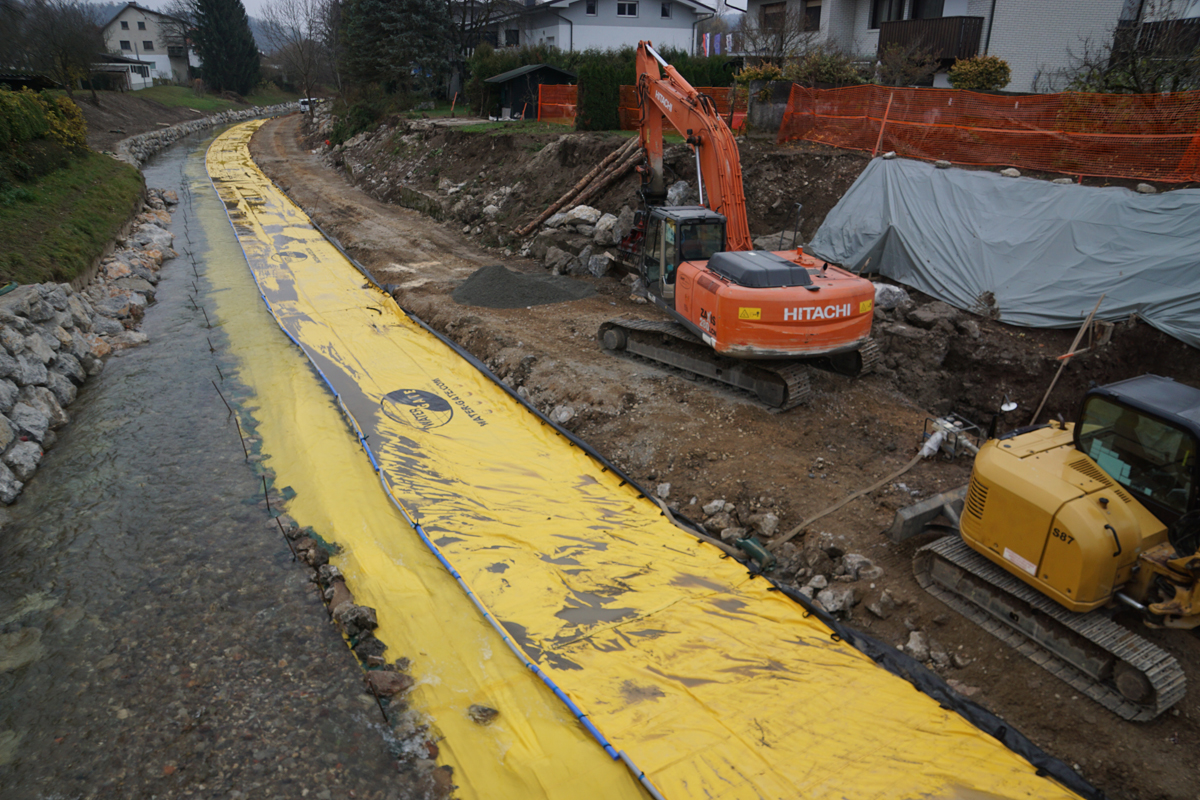

Zone de chantier protégée par batardeau Water-Gate au Mali Graben à Ljubljana contre crue et érosion — Zone de travaux en rive droite protégée par Water-Gate©. En cas de crue, la berge et la piste d’accès restent à l’abri de l’érosion et des MES.

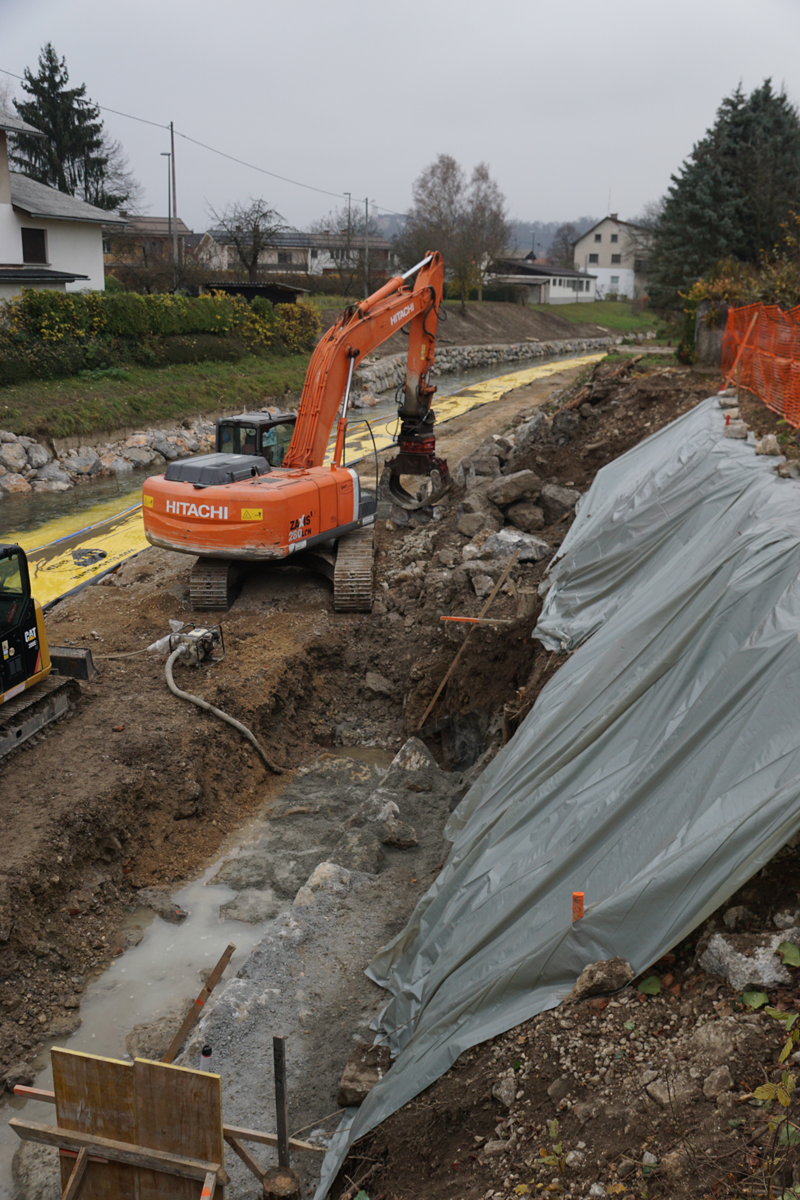

Travaux de fondation d’enrochement protégés par polyane avec rivière canalisée par batardeau Water-Gate au Mali Graben — Travaux de fondation d’enrochement en rive droite. Protection des fouilles par polyane ; rivière maintenue dans son demi-lit gauche.

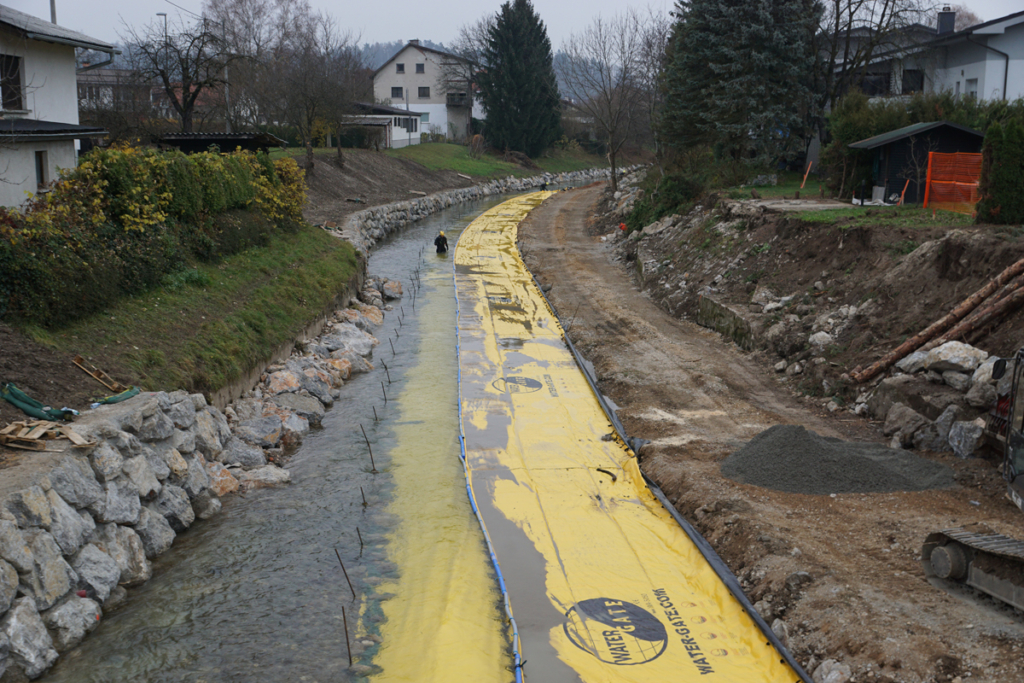

Batardeau Water-Gate en section étroite du Mali Graben avec courant accéléré et blocage par enrochements — Section la plus étroite du Mali Graben (<4 m). Courant accéléré ×3 ; appui du batardeau renforcé par blocs de pierre.

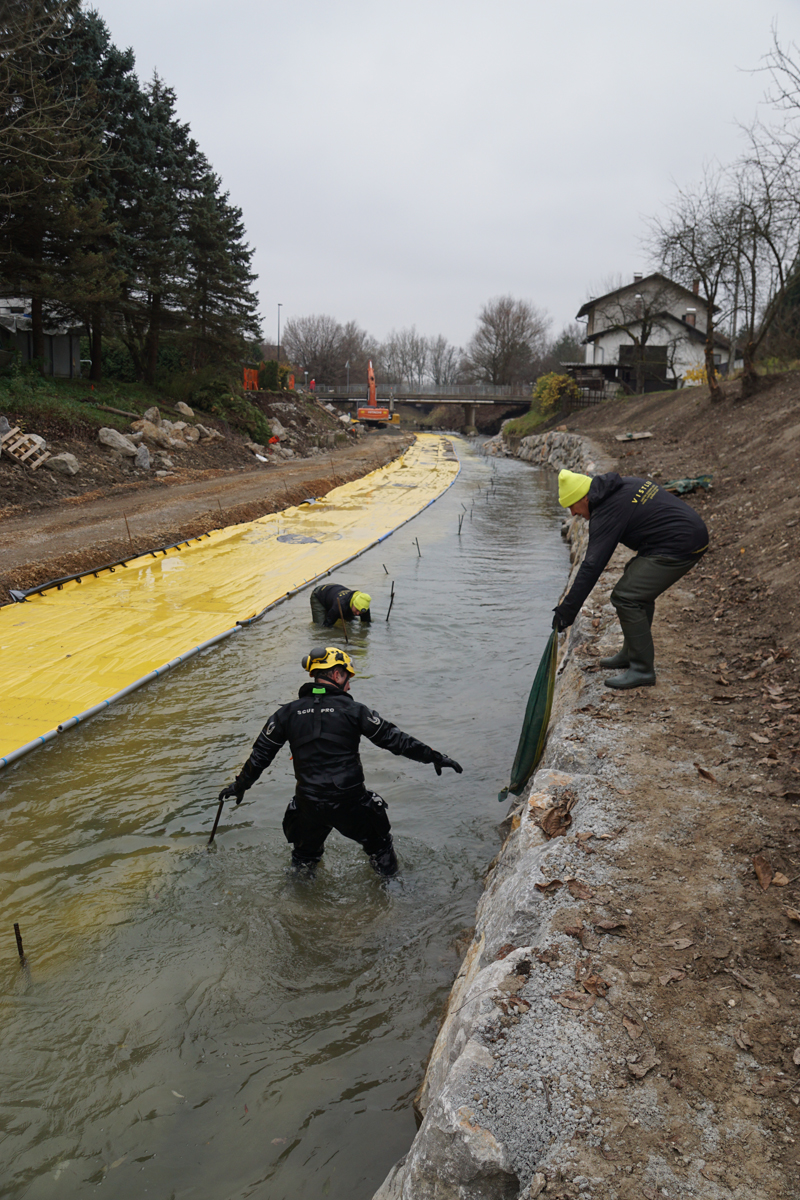

Pose de sacs de lestage fixés par mousquetons sur batardeau Water-Gate en courant au Mali Graben — Installation des sacs de lestage sur le bord d’attaque, sécurisés par mousquetons pour résister au courant.

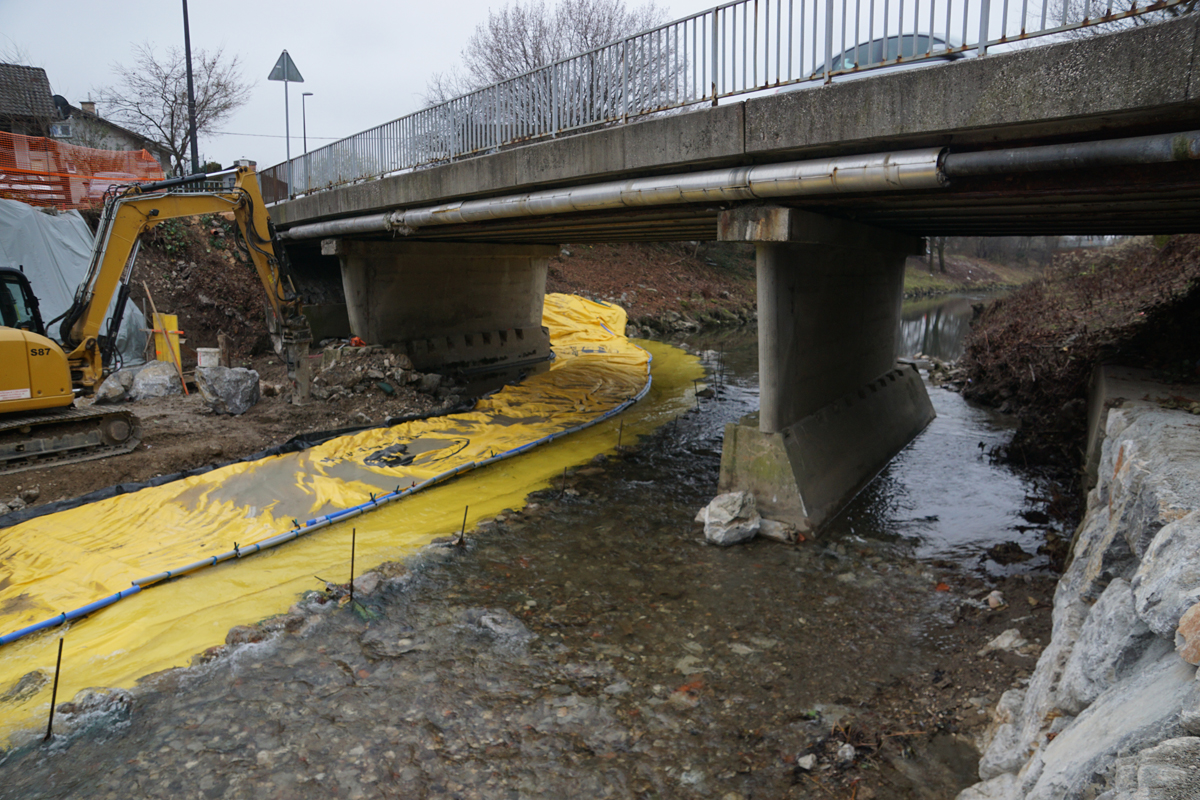

Batardeau Water-Gate passant entre les piles d’un pont avec courant accéléré au Mali Graben à Ljubljana — Batardeau en courant parallèle franchissant les piles du pont ; accélération marquée du courant dans la section resserrée.

Données techniques du chantier

Localisation

• Ljubljana (Ljubljana), Slovénie

• Cours d'eau : Mali Graben

• Contexte : Urbain

Dispositif

• Modèles : WA-5050 (x10)

• Longueur installée : 152 m

• Implantation : Parallèle au flux

• Blocage : Blocs / enrochements

Hydraulique

• Hauteur de rétention maximale installée : 127 cm

• Profondeur à l'installation : 60 cm

• Débit à l'installation : 4 m³/s

• Type de variation : naturelle (pluie, étiage)

• Variation de niveau : modérée (± 10–50 cm)

Gestion du flux

• Dérivation : Sans dérivation

• Pompes : Ecoulement gravitaire (sans pompe)

Sol

• Nature du fond : Mixte / hétérogène

• Géométrie : Rivière naturelle (en milieu urbain)

• Pente : 1 – 3 % → marquée

• Contraintes logistiques : Travail depuis ponton

Environnement

• Objectif : Protection biodiversité / Limitation des MES

Retour technique - MegaSecur

“La réduction du lit (×3 à ×4) accélère fortement le courant : la pression latérale augmente, d’où l’importance des appuis et du contrôle de la surverse.”

Équipe MegaSecur.Europe

Témoignage chantier

« Sans Water-Gate©, nous ne pouvions tout simplement pas intervenir. Les contraintes liées à la reproduction des poissons nous interdisent toute modification du lit de la rivière. En créant une séparation hydraulique, nous pouvons travailler au sec tout en respectant l’environnement. Le système fonctionne parfaitement. » — Matjaž Zupanc, CEO Hidrotehnik

Chantier réalisé par : HIDROTEHNIK
