#4 | Batardeau en L | Appui sur pile de pont

C’est l’installation type pour les ouvrages avec une ou plusieurs piles.

Partir de la berge et dépasser la pile par l’amont en veillant à disposer :

  • d’une longueur de barrage suffisante pour assurer l’étanchéité contre le voile du pont
  • d’une ouverture entre appuis suffisante pour permettre le passage du barrage.

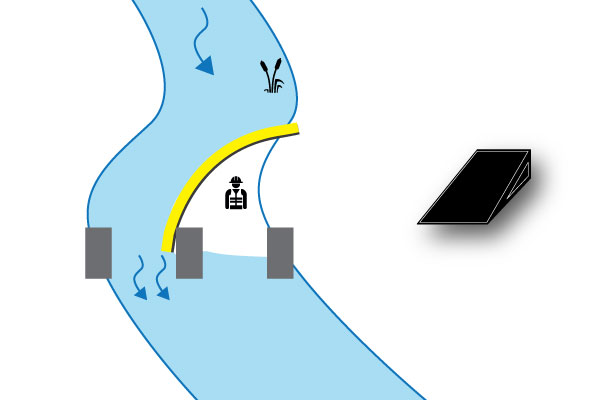

batardeau rivière sur pile de pont

Selon la pente et la force du courant on peut être amené à prévoir une installation jumelle en aval du pont.
Dans ce cas on ne dépasse pas la pile sélectionnée et on fixe le barrage sur le voile faisant face à la berge de départ.

batardeau installé sur piles de pont amont et aval

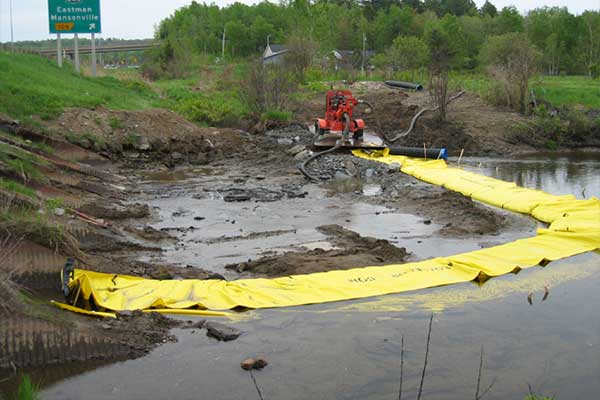

batardeau parallèle u cours d'eau
batardeau assèchement de buses
batardeau sur buses en rivière
